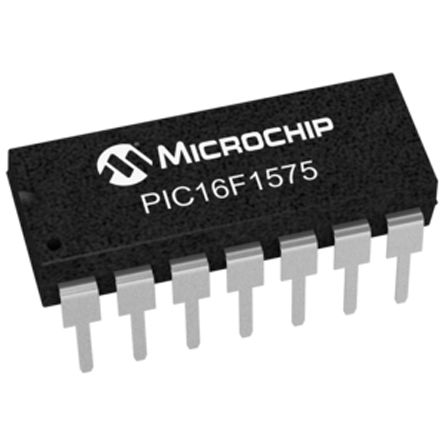

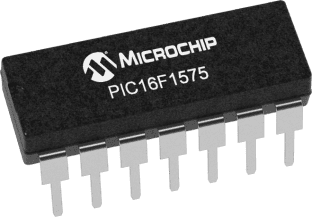

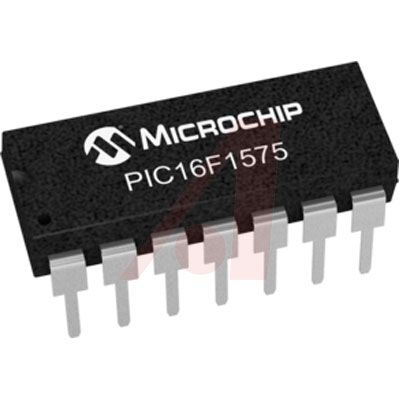

PIC16F1574/1575/1578/1579 8 位闪存
PIC16F1574/1575/1578/1579 系列为 8 位微控制器，具有四个 16 位 PWM，带独立计时器，位于板载内核独立外设当中。 这使得这些设备非常适合用于需要高 PWM 分辨率的应用，例如 LED 照明、步进电动机和电源设计。
### 微控制器功能
C 编译器优化 RISC 架构
仅 49 个指令
CPU 速度：高达 8 MIPS
125 ns 最短指令周期
中断功能
16 级深硬件堆栈
通电重置 POR
通电计时器 PWRT
低功耗掉电重置 LPBOR
可编程监控计时器 WDT
可编程代码保护
精密内部振荡器：可选时钟速度 31 KHz 至 32 MHz
外部振荡器块
外设引脚选择 PPS
通过两个引脚实现 In-Circuit Serial Programming™ ICSP™
### 外围功能
四个 16 位 PWM，带独立计时器
10 位模拟到数字转换器 ADC - 8 或 12 通道，具体取决于型号
5 位数字到模拟转换器 DAC
两个 8 位计时器
一个 16 位计时器
使用 16 位 PWM 提供四个额外 16 位计时器
两个比较器
电压参考
补充波形发生器 CWG
增强型通用同步异步接收器收发器 EUSART
频率 32 MHz
工作电压 2.3V ~ 5.5V
针脚数 14
时钟频率 32 MHz
RAM大小 1 KB
位数 8
模数转换数ADC 1
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2.3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.3 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 0.75 in
宽度 0.28 in
高度 0.132 in
封装 PDIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Lighting, 工业, 照明, 车用, 安全, 医用, Industrial, Consumer Electronics, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Security, Medical
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
