PIC16F877A-I/L概述

MICROCHIP  PIC16F877A-I/L  微控制器, 8位, 闪存, PIC16F8xxx, 20 MHz, 14 KB, 368 Byte, 44 引脚, PLCC

PIC16F873A/874A/876A/877A 8 位闪存


欧时:
Microchip PIC16F 系列 MCU 8 bit PIC PIC16F877A-I/L, 20MHz, 14.3 kB,256 B ROM 闪存, 368 B RAM, PLCC-44


得捷:
IC MCU 8BIT 14KB FLASH 44PLCC


立创商城:
PIC 20MHz 闪存:8K@x14bit


艾睿:
MCU 8-bit PIC16 PIC RISC 14.3KB Flash 5V 44-Pin PLCC Tube


Allied Electronics:
44-Pin; 7 KB Flash; 368 RAM; 33 I/O


安富利:
MCU 8-bit PIC16 PIC RISC 14.3KB Flash 5V 44-Pin PLCC Tube


Chip1Stop:
MCU 8-bit PIC RISC 14.3KB Flash 5V 44-Pin PLCC Tube


TME:
PIC microcontroller; EEPROM:256B; SRAM:368B; 20MHz; SMD; PLCC44


Verical:
MCU 8-bit PIC16 PIC RISC 14.3KB Flash 5V 44-Pin PLCC Tube


Newark:
# MICROCHIP  PIC16F877A-I/L  8 Bit Microcontroller, Flash, PIC16F8xxx, 20 MHz, 14.3 KB, 368 Byte, 40 Pins, PLCC


儒卓力:
**PIC16F 7K PLCC44 85°C **


MASTER:
MCU 8 Bit - Flash - PIC16 Family PIC16F8XX Series Microcontrollers - 20 MHz - 14 KB - 368 Byte - 44 Pins.


Online Components:
MCU 8-bit PIC RISC 14.3KB Flash 5V 44-Pin PLCC Tube


DeviceMart:
IC MCU FLASH 8KX14 EE 44PLCC


Electro Sonic:
MCU 8 Bit - Flash - PIC16 Family PIC16F8XX Series Microcontrollers - 20 MHz - 14 KB - 368 Byte ...


PIC16F877A-I/L中文资料参数规格
技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 4V ~ 5.5V

针脚数 44

时钟频率 20 MHz

RAM大小 368 B

位数 8

FLASH内存容量 14 KB

I/O引脚数 33

存取时间 20.0 µs

内核架构 PIC

内存容量 8000 B

内核子架构 PIC16

模数转换数ADC 1

输入/输出数 33 Input

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 4V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Surface Mount

引脚数 44

封装 PLCC-44

外形尺寸

长度 16.66 mm

宽度 16.66 mm

高度 3.68 mm

封装 PLCC-44

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 车用, Automotive, Industrial, 消费电子产品, Consumer Electronics

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

HTS代码 8542310001

数据手册

PIC16F877A-I/L引脚图与封装图
PIC16F877A-I/L引脚图
PIC16F877A-I/L封装图

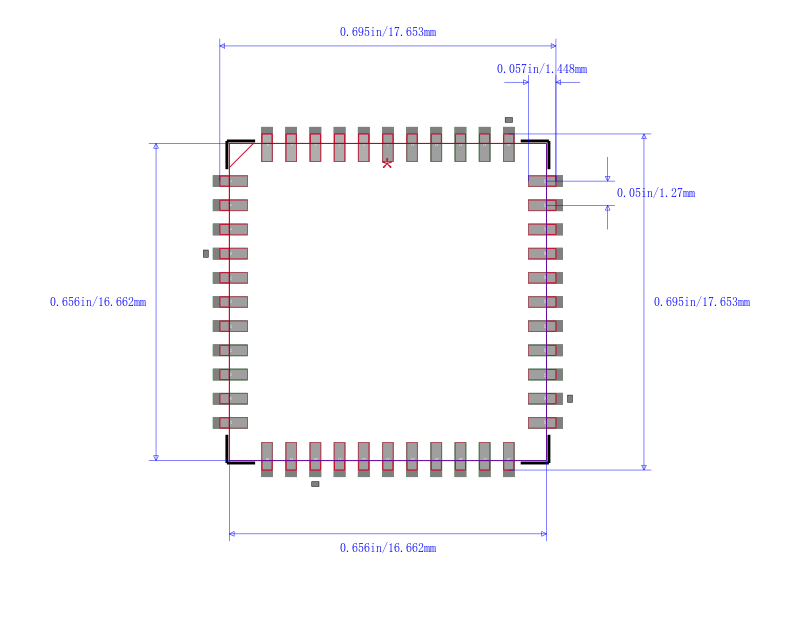

PIC16F877A-I/L封装焊盘图
在线购买PIC16F877A-I/L
型号: PIC16F877A-I/L
制造商: Microchip 微芯
描述:MICROCHIP  PIC16F877A-I/L  微控制器, 8位, 闪存, PIC16F8xxx, 20 MHz, 14 KB, 368 Byte, 44 引脚, PLCC
替代型号PIC16F877A-I/L
型号/品牌 代替类型 替代型号对比

PIC16F877A-I/L

Microchip 微芯

当前型号

当前型号

PIC16F877A-I/PT

微芯

完全替代

PIC16F877A-I/L和PIC16F877A-I/PT的区别

PIC16F877-20I/L

微芯

类似代替

PIC16F877A-I/L和PIC16F877-20I/L的区别

PIC16F877-04/L

微芯

类似代替

PIC16F877A-I/L和PIC16F877-04/L的区别
