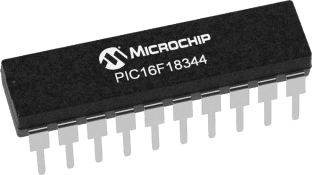

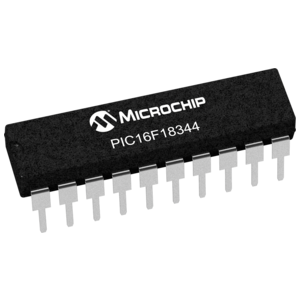

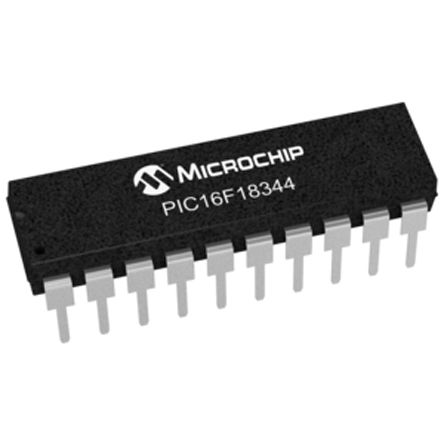

PIC16F18344-I/P

PIC16F18324/18344 8 位微控制器Microchip PIC16F 系列是 8 位 MCU，包含 Microchip PIC® 体系结构，提供各种引脚和封装选项。 PIC16F18325/18345 微控制器基于 Microchip 增强型中级芯，包括全新的低功耗功能。 随外围模块禁用功能一起，还增加了 IDLE 和 DOZE 模式，允许从电源导轨和时钟树移除外围设备，实现零功率泄漏。### 微控制器功能最大 8 MIPS CPU 速度 49 个指令 16 级硬件堆栈 中断功能 内部振荡器 12 或 18 个输入/输出引脚 通电重置 POR 可配置开机计时器 PWRTE 掉电重置 BOR 和低功耗掉电重置 LPBOR 延长监控计时器 WDT 在线串行编程 ICSP 在线调试 ICD 低电压编程 LVP 外设引脚选择 PPS ### 省电功能外围模块禁用 PMD - 可禁用不使用的外围设备，确保最小功耗 睡眠、待机和小憩低功率模式 睡眠模式：40 nA @ 1.8 V（典型） 监控计时器：250 nA @ 1.8 V（典型） 次级振荡器：300 nA @ 32 kHz 工作电流：8 μA @ 32 kHz 1.8 V（典型） ### 外围功能10 位模拟到数字转换器 - 11 或 17 个通道，具体取决于型号 5 位数字到模拟转换器 DAC 两个比较器 COMP 电压参考 四个可配置逻辑电池 CLC 两个补充波形发生器 CWG 四个 Capture/Compare/PWM CCP 模块 两个 10 位 PWM 数字控制振荡器 NCO 与 EUSART – RS-232、RS-485 和 LIN 兼容 主同步串行端口 MSSP – I2C、SMBus、PMBus 兼容 数据信号调制器 DSM 四个 8 位计时器，带硬件限制计时器 HLT 三个 16 位计时器 ### PIC16 微控制器

PIC16F18324/18344 8 位

PIC16F18324/18344 微控制器具有模拟、独立于内核的外围设备和通信外围设备，结合了超低功耗（XLP），适用于各种通用和低功率 MCU 应用。外设引脚选择（PPS）功能可在使用数字外围设备（CLC、CWG、CCP、PWM 和通信）时启动引脚映射，以增加应用设计的灵活性。

增强型中级芯，带 49 个指令，16 级堆栈

7KB 闪存程序储存器，具有自读/写入功能

256B EEPROM

闲置和打盹低功率模式

外设模块禁止（PMD）

外设引脚选择 PPS

2 个 10 位 PWM

4 个捕获、比较、PWM（CCP）

2 个补充波形发生器（CWG）

数字控制振荡器（NCO）

4 个可配置逻辑控制器 CLC）

15 通道 10 位 ADC（PIC16F18344 上为 21 通道）

5 位 DAC

2 个比较器

SPI/I2C 和 EUSART 接口

4 个 8 位计时器和 3 个 16 位计时器

延长监控计时器 WDT

增强型电源开/关重置

低功率掉电重置和可编程掉电重置

在线串行编程（ICSP）
