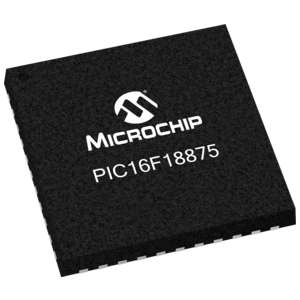

PIC16LF18875-I/ML

PIC16F1885x/1887x 8 位微控制器Microchip 的 PIC16F 系列微控制器是 8 位 MCU，可将 Microchip PIC® 体系结构包含在各种引脚和封装选项中。 PIC16F1885x/1887xx 微控制器基于 Microchip 的增强型中档内核，是首款包含多个新低功耗功能的产品。 随外围模块禁用功能一起，还增加了 IDLE 和 DOZE 模式，允许从电源导轨和时钟树移除外围设备，实现零功率泄漏。 此外，这些设备为 Microchip 的首款 PIC MCU，将模拟至数字转换器与计算功能相结合 ADC2。 ADC 硬件（而非 MCU 软件）中包含了累加、平均和低通滤波器计算之类的功能，使 CPU 能够睡眠或执行其他任务。### 微控制器功能最大 32 MHz CPU 速度 49 个指令 16 级硬件堆栈 内部振荡器 25 或 36 个输入/输出引脚 通电重置 POR 可配置开机计时器 PWRTE 掉电重置 BOR 和低功耗掉电重置 LPBOR 窗口监控计时器 WWDT 在线串行编程 ICSP 在线调试 ICD 低电压编程 LVP 外设引脚选择 PPS ### 省电功能外围模块禁用 PMD - 可禁用不使用的外围设备，确保最小功耗 SLEEP、IDLE 和 DOZE 低功率模式 睡眠模式：50 nA @ 1.8V（典型） 监控计时器：500 nA @ 1.8V（典型） 次级振荡器：500 nA @ 32 kHz 工作电流：8 μA @ 32 kHz 1.8V（典型） ### 外围功能10 位模拟到数字转换器与计算功能相结合 ADC2 - PIC16F18855 25 通道；PIC16F18875 36 通道 5 位数字到模拟转换器 DAC 两个比较器 COMP 电压参考 四个可配置逻辑电池 CLC 补充波形发生器 CWG： 五个 Capture/Compa10re/PWM CCP 模块 两个 10 位 PWM 数字控制振荡器 NCO 两个信号测量计时器 SMT 周期性地冗余检查（CRC/扫描） EUSART、RS-232、RS-485、LIN 兼容接口 两个 SPI 接口 两个 I2C、SMBus、PMBus™ 兼容接口 数据信号调制器 DSM 四个 8 位计时器，带硬件限制计时器 HLT 四个 16 位计时器 ### PIC16 微控制器

PIC16F1885x/1887x 8 位

的 PIC16F 系列微控制器是 8 位 MCU，可将 Microchip PIC® 体系结构包含在各种引脚和封装选项中。

PIC16F1885x/1887xx 微控制器基于 Microchip 的增强型中档内核，是首款包含多个新低功耗功能的产品。 随外围模块禁用功能一起，还增加了 IDLE 和 DOZE 模式，允许从电源导轨和时钟树移除外围设备，实现零功率泄漏。

此外，这些设备为 Microchip 的首款 PIC MCU，将模拟至数字转换器与计算功能相结合 ADC2。 ADC 硬件（而非 MCU 软件）中包含了累加、平均和低通滤波器计算之类的功能，使 CPU 能够睡眠或执行其他任务。

### 微控制器功能

最大 32 MHz CPU 速度

49 个指令

16 级硬件堆栈

内部振荡器

25 或 36 个输入/输出引脚

通电重置 POR

可配置开机计时器 PWRTE

掉电重置 BOR 和低功耗掉电重置 LPBOR

窗口监控计时器 WWDT

在线串行编程 ICSP

在线调试 ICD

低电压编程 LVP

外设引脚选择 PPS

### 省电功能

外围模块禁用 PMD - 可禁用不使用的外围设备，确保最小功耗

SLEEP、IDLE 和 DOZE 低功率模式

睡眠模式：50 nA @ 1.8V（典型）

监控计时器：500 nA @ 1.8V（典型）

次级振荡器：500 nA @ 32 kHz

工作电流：8 μA @ 32 kHz 1.8V（典型）

### 外围功能

10 位模拟到数字转换器与计算功能相结合 ADC2 - PIC16F18855 25 通道；PIC16F18875 36 通道

5 位数字到模拟转换器 DAC

两个比较器 COMP

电压参考

四个可配置逻辑电池 CLC

补充波形发生器 CWG：

五个 Capture/Compa10re/PWM CCP 模块

两个 10 位 PWM

数字控制振荡器 NCO

两个信号测量计时器 SMT

周期性地冗余检查（CRC/扫描）

EUSART、RS-232、RS-485、LIN 兼容接口

两个 SPI 接口

两个 I2C、SMBus、PMBus™ 兼容接口

数据信号调制器 DSM

四个 8 位计时器，带硬件限制计时器 HLT

四个 16 位计时器
