PTH12000LAST概述

6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module

Non-Isolated PoL Module DC DC Converter 1 Output 0.8 ~ 1.8V 6A 10.8V - 13.2V Input

得捷:
DC DC CONVERTER 0.8-1.8V 6A

安富利:
Module DC-DC 1-OUT 0.8V to 1.8V 6A 5-Pin DIP Module T/R

PTH12000LAST中文资料参数规格

技术参数

额定功率 10 W

输出接口数 1

输出电压 0.8V ~ 1.8V

输出电流 6 A

调节输出数 1

拓扑结构 Buck

输入电压Max 13.2 V

输入电压Min 10.8 V

输出电流Max 6 A

封装参数

安装方式 Surface Mount

引脚数 5

封装 SMD-5

外形尺寸

长度 18.92 mm

宽度 12.57 mm

高度 8.5 mm

封装 SMD-5

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

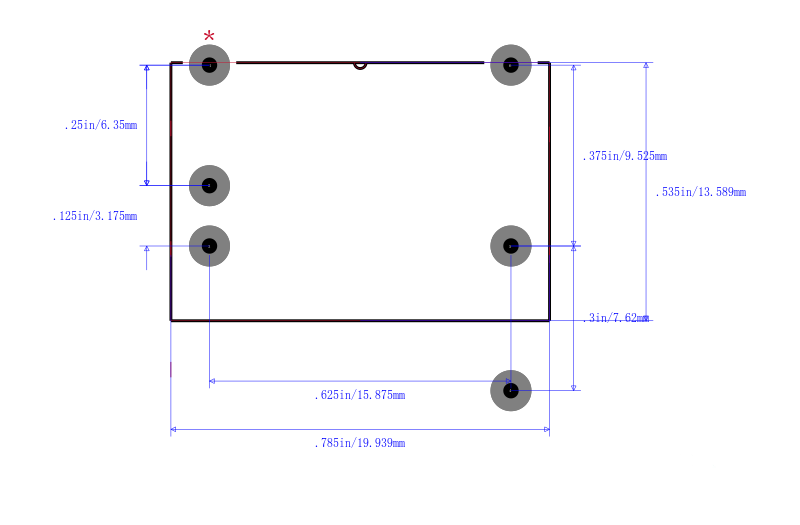

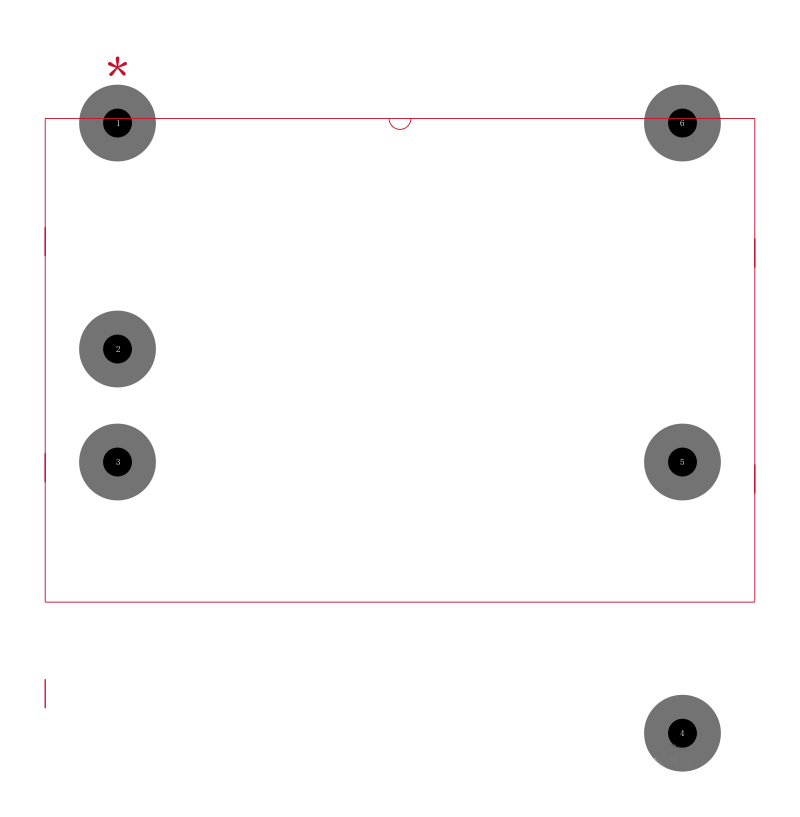

PTH12000LAST引脚图与封装图

在线购买PTH12000LAST

型号： PTH12000LAST

描述：6 -A ， 12 - V输入非隔离宽输出调节电源模块 6-A, 12-V Input Non-Isolated Wide-Output Adjust Power Module
