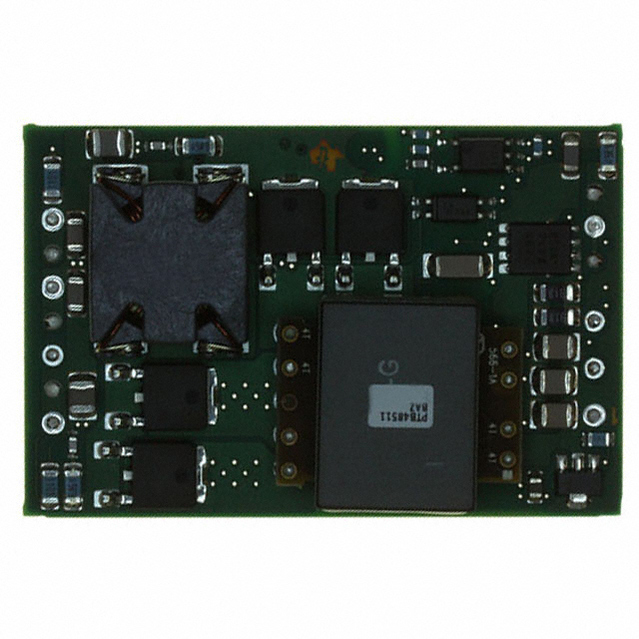

PTB48511BAZ概述
Module DC-DC 2Out 12V/-12V 3A 72W 8Pin DIP Module
隔离模块 直流转换器 输出 12V -12V - 3A，3A 36V - 75V 输入
得捷:
DC DC CONVERTER +/-12V 72W
贸泽:
Isolated DC/DC Converters 72W+/-12V Dual Comp Outp DC/DC Converter
艾睿:
Module DC-DC 48VIN 2-OUT 12V/-12V 3A 72W 8-Pin DIP SMD Module Tray
安富利:
Module DC-DC 2-OUT 12V/-12V 3A 72W 8-Pin DIP Module
PTB48511BAZ中文资料参数规格
技术参数
电源电压DC 48.0 V
额定功率 72 W
输出接口数 2
输入电压DC 36.0V ~ 75.0V
输出电压 ±12 V
输出电流 3 A
调节输出数 2
输出功率 72 W
隔离电压 1.5 kV
拓扑结构 Buck
输入电压Max 75 V
输入电压Min 36 V
输出电流Max 3A, 3A
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 36V ~ 75V
封装参数
安装方式 Surface Mount
封装 SMD-8
外形尺寸
长度 56.4 mm
宽度 36.8 mm
高度 13.3 mm
封装 SMD-8
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tray
制造应用 ITE（商业）
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
PTB48511BAZ引脚图与封装图
