PTH12010YAS概述

15非隔离DDR / QDR存储器总线终端模块 15-A NON-ISOLATED DDR/QDR MEMORY BUS TERMINATION MODULES

Non-Isolated PoL Module DC DC Converter 1 Output 0.55 ~ 1.8V 12A 10.8V - 13.2V Input

得捷:
DC DC CONVERTER 0.55-1.8V

艾睿:
Module DC-DC 12VIN 1-OUT 0.55V to 1.8V 12A 10-Pin DIP SMD Module Tray

安富利:
Module DC-DC 1-OUT 0.55V to 1.8V 12A 10-Pin DIP Module Tray

PTH12010YAS中文资料参数规格

技术参数

电源电压DC 12.0 V

额定功率 22 W

输出接口数 1

输入电压DC 10.8V ~ 13.2V

输出电压 0.55V ~ 1.8V

输出电流 12 A

易燃性等级 UL 94 V-0

静态电流 10.0 mA

拓扑结构 Buck

输入电压Max 13.2 V

输入电压Min 10.8 V

输出电流Max 12 A

额定功率Max 22 W

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 10

封装 SMD-10

外形尺寸

长度 34.8 mm

宽度 15.8 mm

高度 9.57 mm

封装 SMD-10

物理参数

重量 3.70 g

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

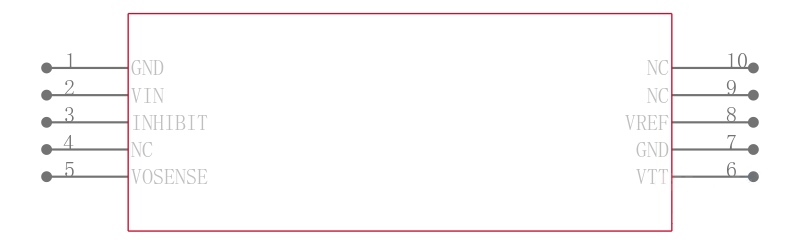

PTH12010YAS引脚图与封装图

在线购买PTH12010YAS

型号： PTH12010YAS

制造商： TI 德州仪器

描述：15非隔离DDR / QDR存储器总线终端模块 15-A NON-ISOLATED DDR/QDR MEMORY BUS TERMINATION MODULES
