PIC16C5x 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C5x 系列微控制器基于 Microchip 基线体系结构，带 2 层硬件堆栈和 33 个 12 位指令。 这些 MCU 提供高达 10 MIPS、3 字节程序内存和高达 73 字节 RAM 的数据存储器。 板载是一个 RC 振荡器，精确度为 ±1%。### 特点33 个指令 2 级硬件堆栈 除 PIC16C55/C55A/C57/C57C/CR57C 之外的所有型号上均有 12 个输入/输出引脚 20 个输入/输出引脚 – PIC16C55/C55A/C57/C57C/CR57C 一个 8 位计时器 监控计时器 WDT 通电重置 POR 设备重置计时器 DRT ### PIC16 微控制器
PIC16C5x 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C5x 系列微控制器基于 Microchip 基线体系结构，带 2 层硬件堆栈和 33 个 12 位指令。 这些 MCU 提供高达 10 MIPS、3 字节程序内存和高达 73 字节 RAM 的数据存储器。 板载是一个 RC 振荡器，精确度为 ±1%。
### 特点
33 个指令
2 级硬件堆栈
除 PIC16C55/C55A/C57/C57C/CR57C 之外的所有型号上均有 12 个输入/输出引脚
20 个输入/输出引脚 – PIC16C55/C55A/C57/C57C/CR57C
一个 8 位计时器
监控计时器 WDT
通电重置 POR
设备重置计时器 DRT
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2.5V ~ 5.5V
针脚数 28
时钟频率 4.00 MHz
RAM大小 72 B
位数 8
耗散功率 800 mW
FLASH内存容量 3 KB
I/O引脚数 20
存取时间 4.00 µs
内核架构 PIC
内存容量 2000 B
输入/输出数 20 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 800 mW
电源电压 3V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 28

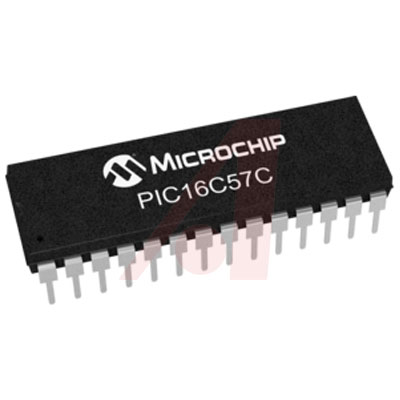

封装 PDIP-28
长度 37.21 mm
宽度 14.22 mm
高度 4.06 mm
封装 PDIP-28
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C57C-04/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F57-I/P 微芯 | 类似代替 | PIC16C57C-04/P和PIC16F57-I/P的区别 |
PIC16C57C-04/SO 微芯 | 类似代替 | PIC16C57C-04/P和PIC16C57C-04/SO的区别 |
PIC16C57C-04I/P 微芯 | 类似代替 | PIC16C57C-04/P和PIC16C57C-04I/P的区别 |
