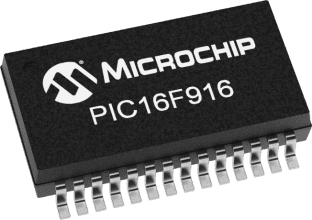

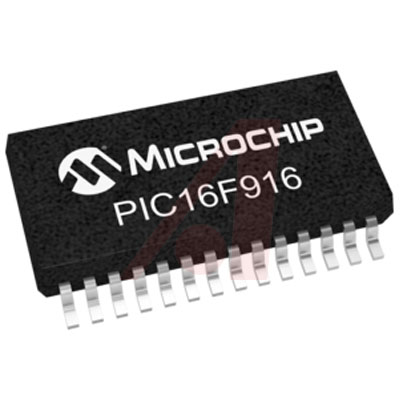

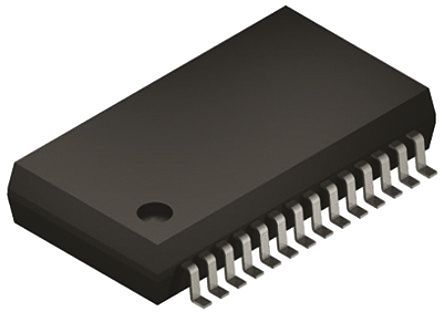

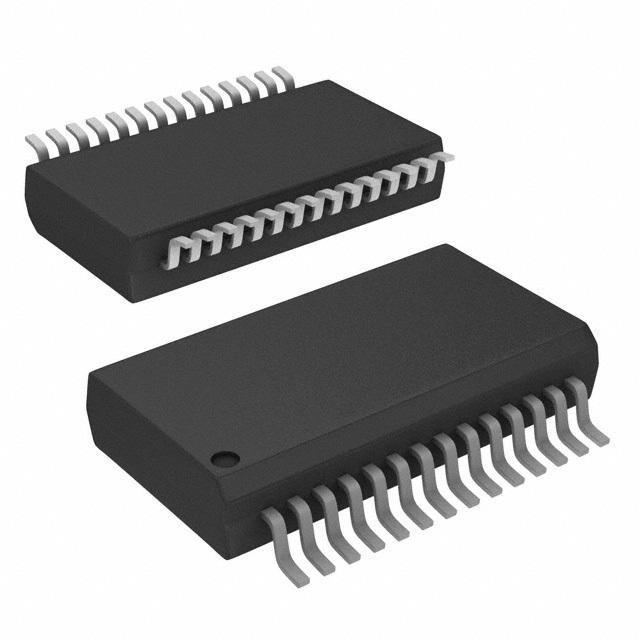

MICROCHIP PIC16F916-I/SS 微控制器, 8位, 闪存, PIC16F9xx, 20 MHz, 14 KB, 352 Byte, 28 引脚, SSOP
PIC16F913/914/916/917/946 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。
PIC16F913/914/916/917/946 系列微控制器基于 Microchip 的中级内核,带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器、352 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器,工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 - 可选输出范围 8 MHz 至 31 kHz
24 个输入/输出引脚 – PIC16F913/916 型号
35 个输入/输出引脚 – PIC16F914/917 型号
53 个输入/输出引脚 - 仅限 PIC16F946 型号
通电重置 POR
掉电重置 BOR
通电计时器 PWRT
振荡器启动计时器 OST
监控器计时器 WDT
可编程低电压检测 PLVD
在线串行编程 ICSP
在线调试 ICD
### 外设
液晶显示屏 LCD 模块 - PIC16F913/916 60 段、PIC16F914/917 96 段、PIC16F946 168 段
10 位模拟到数字转换器 ADC - PIC16F913/916 5 通道,PIC16F914/917/946 8 通道
捕获、比较、PWM CCP 模块 - PIC16F913/916 x 1 模块、PIC16F914/917/946 x 2 模块
两个比较器
两个 8 位计时器
一个 16 位计时器
同步串行端口 SSP,带 I2C
可寻址通用同步异步接收器发送器 AUSART
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 28
时钟频率 8.00 MHz, 20.0 MHz
RAM大小 352 B
位数 8
耗散功率 800 mW
FLASH内存容量 14336 B
I/O引脚数 24
存取时间 20.0 µs
内核架构 PIC
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 24 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 28
封装 SSOP-28
长度 10.5 mm
宽度 5.6 mm
高度 1.85 mm
封装 SSOP-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 工业, 照明, 车用, 医用, 安全, Industrial, Consumer Electronics, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Security, Medical
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F916-I/SS Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F913-I/SS 微芯 | 类似代替 | PIC16F916-I/SS和PIC16F913-I/SS的区别 |
PIC16F916T-I/SS 微芯 | 类似代替 | PIC16F916-I/SS和PIC16F916T-I/SS的区别 |
PIC16F916-E/SS 微芯 | 类似代替 | PIC16F916-I/SS和PIC16F916-E/SS的区别 |
