PIC16F882/883/884/886/887 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F882/883/884/886/887 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 - 可选输出范围 8 MHz 至 31 kHz 24 个输入/输出引脚 –PIC16F882/883/886 35 个输入/输出引脚 –PIC16F884/887 通电重置 POR 掉电重置 BOR 通电计时器 PWRT 振荡器启动计时器 OST 监控器计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设10 位模拟到数字转换器 ADC - PIC16F882/883/886 11 通道，PIC16F884/887 14 通道 两个捕获、比较、PWM CCP 模块 增强型捕获、比较、PWM ECCP 模块 两个比较器 两个 8 位计时器 一个 16 位计时器 主同步串行端口 MSSP，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 EUSART ### PIC16 微控制器
PIC16F882/883/884/886/887 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F882/883/884/886/887 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器、368 字节 RAM 和 256 字节 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 - 可选输出范围 8 MHz 至 31 kHz
24 个输入/输出引脚 –PIC16F882/883/886
35 个输入/输出引脚 –PIC16F884/887
通电重置 POR
掉电重置 BOR
通电计时器 PWRT
振荡器启动计时器 OST
监控器计时器 WDT
在线串行编程 ICSP
在线调试 ICD
### 外设
10 位模拟到数字转换器 ADC - PIC16F882/883/886 11 通道，PIC16F884/887 14 通道
两个捕获、比较、PWM CCP 模块
增强型捕获、比较、PWM ECCP 模块
两个比较器
两个 8 位计时器
一个 16 位计时器
主同步串行端口 MSSP，带有 SPI 和 I2C
增强型通用同步异步接收器发射器 EUSART
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 40
时钟频率 20.0 MHz
RAM大小 256 B
位数 8
耗散功率 800 mW
FLASH内存容量 7 KB
I/O引脚数 35
存取时间 20.0 µs
内核架构 PIC
模数转换数ADC 1
输入/输出数 35 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V

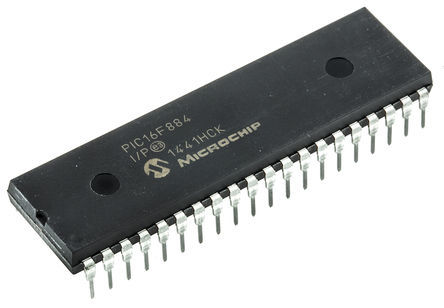

安装方式 Through Hole
引脚数 40
封装 DIP-40
长度 53.21 mm
宽度 13.84 mm
高度 4.95 mm
封装 DIP-40
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 照明, 工业, 医用, 车用, Industrial, 电机驱动与控制, 消费电子产品, Medical, Automotive, Consumer Electronics, Security, Motor Drive & Control, 安全
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F884-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F874A-I/P 微芯 | 类似代替 | PIC16F884-I/P和PIC16F874A-I/P的区别 |
PIC16F874-04/P 微芯 | 类似代替 | PIC16F884-I/P和PIC16F874-04/P的区别 |
PIC16F871-I/P 微芯 | 类似代替 | PIC16F884-I/P和PIC16F871-I/P的区别 |
