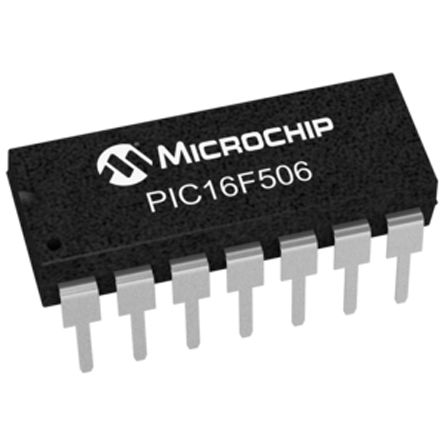

MICROCHIP PIC16F506-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC16F5xx, 20 MHz, 1.5 KB, 67 Byte, 14 引脚, DIP
PIC16F506 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F506 系列微控制器基于 Microchip 的基线内核，带 2 层深硬件堆栈和 33 个指令。 这些 MCU 可提供高达 5 MIP、1.5 千字节的程序存储器和 67 字节的 RAM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
33 个指令
2 级硬件堆栈
4/8 MHz 内部振荡器
12 个输入/输出引脚
通电重置 POR
掉电重置 BOR
监控器计时器 WDT
设备重置计时器 DRT
在线串行编程 ICSP
在线调试 ICD
### 外设
4 通道 8 位模拟到数字转换器 ADC
两个比较器
一个 8 位计时器
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 14
时钟频率 20.0 MHz
RAM大小 67 B
位数 8
耗散功率 700 mW
FLASH内存容量 1.5 KB
I/O引脚数 12
存取时间 8.00 µs
内核架构 PIC
模数转换数ADC 1
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 700 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.69 mm
宽度 0.28 in
高度 4.95 mm
封装 PDIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 车用, 安全, Security, Automotive, Consumer Electronics, 消费电子产品, Security, Consumer Electronics, Automotive
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8542310001
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F506-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F505-I/P 微芯 | 类似代替 | PIC16F506-I/P和PIC16F505-I/P的区别 |
PIC16F506-I/ST 微芯 | 类似代替 | PIC16F506-I/P和PIC16F506-I/ST的区别 |
PIC16F506T-I/SL 微芯 | 类似代替 | PIC16F506-I/P和PIC16F506T-I/SL的区别 |
