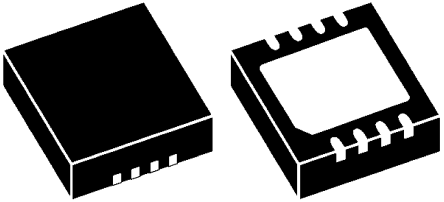

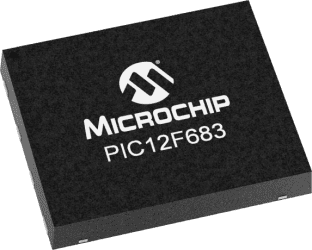

PIC12F683-I/MF

PIC12F683 8 位微控制器Microchip 的 PIC12 微控制器 MCU 是世界首个 8 引脚微控制器。 最初作为一次可编程 OTP 部件推出，此系列设备继续扩展为额外功能且添加了附加增强功能。 PIC12F683 系列微控制器基于 Microchip 的中级芯，带 8 级深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节程序内存，且包含 128 字节 RAM 和 256 字节 EEPROM 的数据内存。 板载可配置 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 8 MHz 内部振荡器 – 可选 8 MHz 或 125 kHZ 6 个输入/输出引脚 1 个比较器 4 通道 10 位模拟至数字转换器 ADC 捕获、比较、PWM 模块 CCP 两个 8 位计时器 一个 16 位计时器 在线串行编程 ICSP ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。

PIC12F683 8 位

的 PIC12 微控制器 MCU 是世界首个 8 引脚微控制器。 最初作为一次可编程 OTP 部件推出，此系列设备继续扩展为额外功能且添加了附加增强功能。

PIC12F683 系列微控制器基于 Microchip 的中级芯，带 8 级深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节程序内存，且包含 128 字节 RAM 和 256 字节 EEPROM 的数据内存。 板载可配置 RC 振荡器，精确度为 ±1%。

### 特点

35 指令

8 级硬件堆栈

8 MHz 内部振荡器 – 可选 8 MHz 或 125 kHZ

6 个输入/输出引脚

1 个比较器

4 通道 10 位模拟至数字转换器 ADC

捕获、比较、PWM 模块 CCP

两个 8 位计时器

一个 16 位计时器

在线串行编程 ICSP

### Microchip PIC12F 8 位 PIC® 微控制器

Microchip 的 PIC12F 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。
