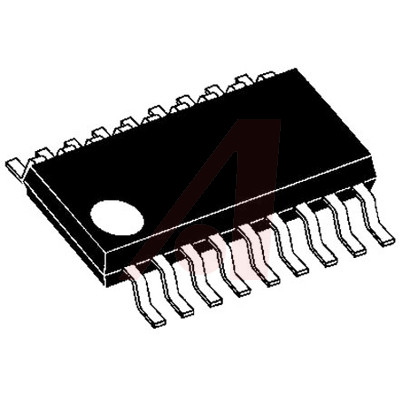

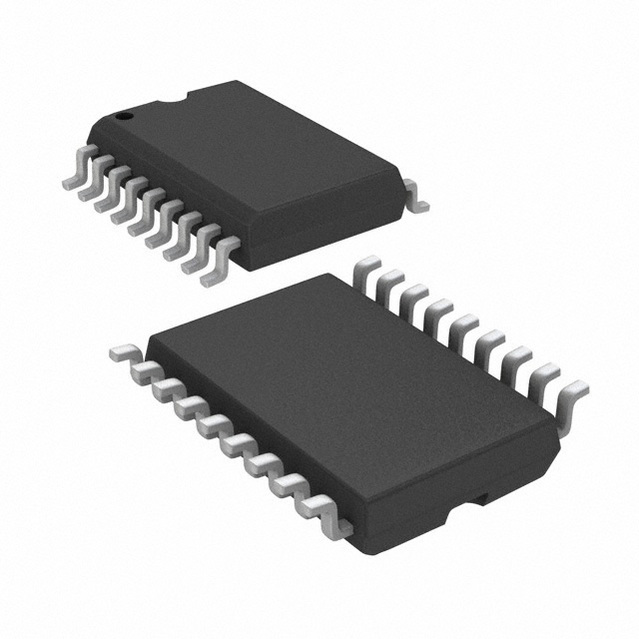

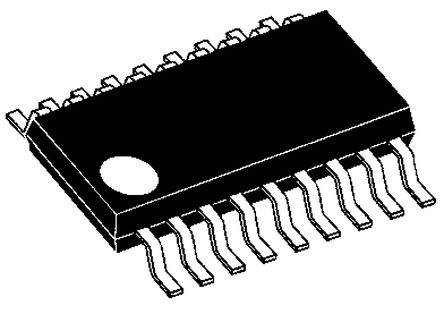

MICROCHIP PIC16C711-04I/SO 微控制器, 8位, 一次性可编程, PIC16C, 4 MHz, 1.75 KB, 68 Byte, 18 引脚, SOIC
PIC16C71/710/711/715 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C71/710/711/715 系列微控制器基于 Microchip 中档体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 提供高达 5 MIPS、3.5 字节程序内存和高达 128 字节 RAM 的数据存储器。 板载是一个 RC 振荡器。
### 特点
35 个指令
8 级硬件堆栈
RC 振荡器
13 个输入/输出引脚
一个 8 位计时器
4 通道 8 位模拟到数字转换器
监控计时器 WDT
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR – 除 PIC16C71 型号外
在线串行编程 ICSP
频率 4 MHz
电源电压DC 5.00 V, 6.00 V max
输出接口数 13
针脚数 18
时钟频率 4.00 MHz
RAM大小 68 B
位数 8
耗散功率 1000 mW
FLASH内存容量 1.75 KB
I/O引脚数 13
存取时间 4.00 µs
内核架构 PIC
内存容量 1000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 13 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 2.5V ~ 6V
电源电压Max 6 V
电源电压Min 2.5 V
安装方式 Surface Mount
引脚数 18
封装 SOIC-18
长度 11.74 mm
宽度 7.595 mm
高度 2.342 mm
封装 SOIC-18
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Lighting, 照明, 工业, 医用, 车用, Industrial, 电机驱动与控制, 消费电子产品, Medical, Automotive, Consumer Electronics, Security, Motor Drive & Control, 安全
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8542310001
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C711-04I/SO Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F716-I/SO 微芯 | 类似代替 | PIC16C711-04I/SO和PIC16F716-I/SO的区别 |
PIC16C711-04/SO 微芯 | 类似代替 | PIC16C711-04I/SO和PIC16C711-04/SO的区别 |
PIC16C711-04E/SO 微芯 | 类似代替 | PIC16C711-04I/SO和PIC16C711-04E/SO的区别 |
