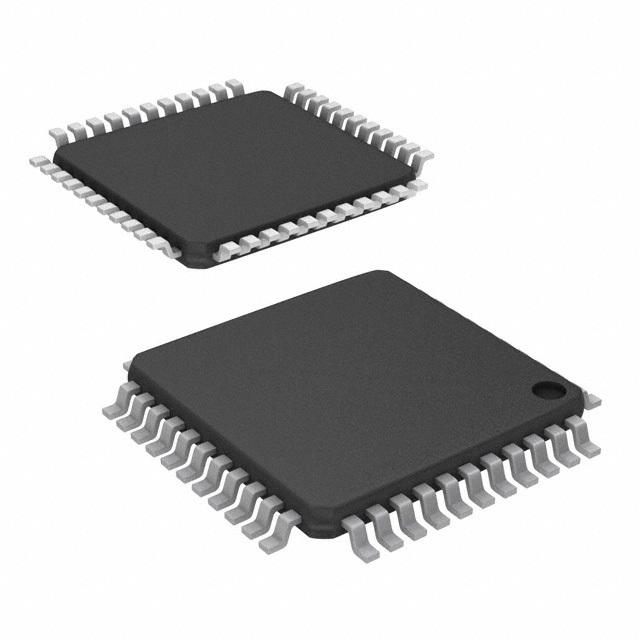

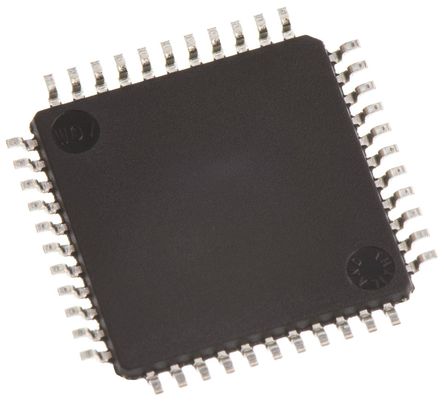

MICROCHIP PIC16F874A-I/PT 微控制器, 8位, 闪存, PIC16F8xxx, 20 MHz, 7 KB, 192 Byte, 44 引脚, TQFP
PIC16F84A 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F84A 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、1.75 千字节程序存储器、68 字节 RAM 和 64 字节 EEPROM。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
13 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
### 外设
一个 8 位计时器
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
针脚数 44
时钟频率 20.0 MHz
RAM大小 192 B
位数 8
FLASH内存容量 7 KB
I/O引脚数 33
存取时间 20.0 µs
内核架构 PIC
内存容量 4000 B
模数转换数ADC 1
输入/输出数 33 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 4V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4 V
安装方式 Surface Mount
引脚数 44
封装 TQFP-44
长度 10.1 mm
宽度 10.1 mm
高度 1.05 mm
封装 TQFP-44
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tray
制造应用 Industrial, 安全, 车用, Security, Lighting, 工业, 医用, 照明, Medical, 电机驱动与控制, 消费电子产品, Automotive, Consumer Electronics, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F874A-I/PT Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F884-I/PT 微芯 | 类似代替 | PIC16F874A-I/PT和PIC16F884-I/PT的区别 |
PIC16LF874A-I/PT 微芯 | 类似代替 | PIC16F874A-I/PT和PIC16LF874A-I/PT的区别 |
PIC16F874-20I/PT 微芯 | 类似代替 | PIC16F874A-I/PT和PIC16F874-20I/PT的区别 |
