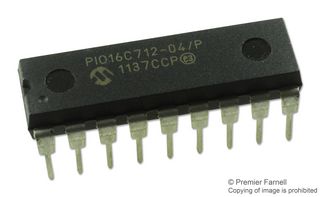

MICROCHIP PIC16C712-04/P 微控制器, 8位, 一次性可编程, PIC16C, 4 MHz, 1.75 KB, 128 Byte, 18 引脚, DIP
PIC16C712/716 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C712/716 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 提供高达 5 MIPS、3.5 字节程序内存和高达 128 字节 RAM 的数据存储器。 板载 RC 振荡器。
### 特点
35 指令
8 级硬件堆栈
RC 振荡器
13 个输入/输出引脚
两个 8 位计时器
一个 16 位计时器
捕获、比较、PWM CCP 模块
4 通道 8 位模拟到数字转换器 ADC
监控器计时器 WDT
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
在线串行编程 ICSP
电源电压DC 5.00 V, 5.50 V max
针脚数 18
时钟频率 4.00 MHz
RAM大小 128 B
位数 8
耗散功率 1000 mW
FLASH内存容量 1.75 KB
I/O引脚数 13
存取时间 4.00 µs
内核架构 PIC
内存容量 1000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 13 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压Max 5.5 V
电源电压Min 4 V
安装方式 Through Hole
引脚数 18
封装 PDIP-18
长度 22.99 mm
宽度 6.6 mm
高度 3.68 mm
封装 PDIP-18
工作温度 0℃ ~ 70℃ TA
产品生命周期 Unknown
包装方式 Tube
制造应用 Lighting, 工业, 照明, 车用, 安全, 医用, Industrial, Consumer Electronics, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Security, Medical, Industrial, Automotive, Consumer Electronics,
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C712-04/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F716-I/P 微芯 | 类似代替 | PIC16C712-04/P和PIC16F716-I/P的区别 |
PIC16C712-04I/P 微芯 | 类似代替 | PIC16C712-04/P和PIC16C712-04I/P的区别 |
PIC16C712-04E/P 微芯 | 类似代替 | PIC16C712-04/P和PIC16C712-04E/P的区别 |
