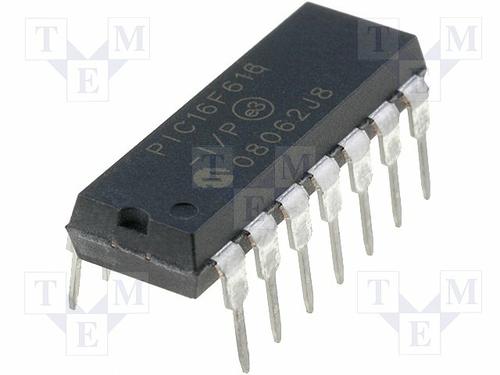

MICROCHIP PIC16F616-I/P 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 14 引脚, DIP
PIC16F610/616 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合,可谓设计人员提供灵活性,并为应用提供选择。
PIC16F610/616 系列微控制器基于 Microchip 的中级内核,带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、3.5 千字节程序存储器、128 字节 RAM 和 128 字节数据 EEPROM。 板载是一个可配置振荡器,工厂校准到 ±1% 精确度。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
8 MHz 内部振荡器 - 可选频率范围 4 MHz 或 8 MHz
11 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
### 外设
8 通道 10 位模拟到数字转换器 – 仅限 PIC16F616 型号
两个比较器
8 位计时器 - PIC16F610 x 1、PIC16F616 x 2
一个 16 位计时器
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 14
时钟频率 20 MHz
RAM大小 128 B
位数 8
耗散功率 800 mW
FLASH内存容量 1.75 KB
I/O引脚数 11
存取时间 20.0 µs
内核架构 PIC
模数转换数ADC 1
输入/输出数 12 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2 V
安装方式 Through Hole
引脚数 14
封装 DIP-14
长度 19.69 mm
宽度 0.28 in
高度 4.95 mm
封装 DIP-14
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 工业, 医用, 电机驱动与控制, 车用, Medical, Automotive, 安全, Consumer Electronics, Security, Automotive, Automotive, Consumer Electronics, , Motor Drive & Control, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8542310001
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16F616-I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F616-I/SL 微芯 | 类似代替 | PIC16F616-I/P和PIC16F616-I/SL的区别 |
PIC16F616-I/ST 微芯 | 类似代替 | PIC16F616-I/P和PIC16F616-I/ST的区别 |
PIC16F616T-I/SL 微芯 | 类似代替 | PIC16F616-I/P和PIC16F616T-I/SL的区别 |
