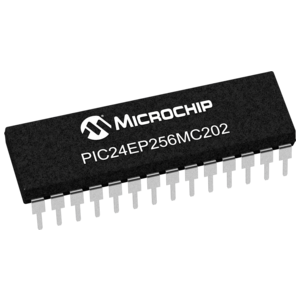

MICROCHIP PIC24EP256MC202-I/SP 微控制器, 16位, AEC-Q100, PIC24EP, 70 MHz, 256 KB, 32 KB, 28 引脚, SDIP
PIC24EPxxxGP/MC20x 16 位闪存
的 PIC24EPxxxGP/MC20x 系列微控制器是综合系列 16 位 MCU，基于 PIC24E 内核，可提供高达 70MIPS 的性能。 该系列具有全面阵列的内存和封装变化，均提供多种板载外围设备。
### 微控制器功能
最大 70 MHz CPU 速度
21 至 53 输入/输出引脚 - 具体取决于型号
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
延长监控计时器 WDT
高电压/低电压检测 HLVD 模块
在线串行编程 ICSP
在线调试 ICD
### 外设
### 高速 PWM
10/12 位模拟到数字转换器 ADC - 6 到 16 通道，具体取决于型号
五个 16 位计时器
两个 32 位计时器
运算放大器 – 2 到 3 个，具体取决于型号
比较器 – 3 到 4 个，具体取决于型号
充电时间测量装置 CTMU – 支持 mTouch™ 电容式触摸感应
两个 UART 模块
两个 SPI 模块
ECAN™ 模块
两个 I2C™ 模块
可编程循环冗余检查 CRC
外设引脚选择 PPS
外设触发发生器 PTG
### PIC24 微控制器
频率 70 MHz
电源电压DC 3.00V min
针脚数 28
时钟频率 70.0 MHz
RAM大小 32 KB
位数 16
模数转换数ADC 1
输入/输出数 21 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 3V ~ 3.6V
电源电压Max 3.6 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 28
封装 SDIP-28
长度 35.56 mm
宽度 0.295 in
高度 3.81 mm
封装 SDIP-28
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Automotive, 电机驱动与控制, Multimedia, Communications & Networking, 消费电子产品, 医用, Medical, 通信与网络, 音频, 照明, 多媒体, Consumer Electronics, 车用, Security, 安全, Audio, Motor Drive & Control, Lighting
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC24EP256MC202-I/SP Microchip 微芯 | 当前型号 | 当前型号 |
PIC24EP256MC202-I/SS 微芯 | 完全替代 | PIC24EP256MC202-I/SP和PIC24EP256MC202-I/SS的区别 |
PIC24EP256MC202T-I/MM 微芯 | 功能相似 | PIC24EP256MC202-I/SP和PIC24EP256MC202T-I/MM的区别 |
PIC24EP256MC202T-I/SS 微芯 | 功能相似 | PIC24EP256MC202-I/SP和PIC24EP256MC202T-I/SS的区别 |
