MICROCHIP PIC16F84A-04I/P 微控制器, 8位, 闪存, PIC16F, 4 MHz, 1.75 KB, 68 Byte, 18 引脚, DIP
PIC16F84A 8 位闪存
的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。
PIC16F84A 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、1.75 千字节程序存储器、68 字节 RAM 和 64 字节 EEPROM。
### 微控制器功能
最大 20 MHz CPU 速度
35 指令
8 级硬件堆栈
13 个输入/输出引脚
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
掉电重置 BOR
监控器计时器 WDT
在线串行编程 ICSP
### 外设
一个 8 位计时器
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2V ~ 5.5V
针脚数 18
时钟频率 4.00 MHz
RAM大小 68 B
位数 8
耗散功率 800 mW
FLASH内存容量 1.75 KB
I/O引脚数 13
存取时间 4.00 µs
内核架构 PIC
内存容量 68 B
输入/输出数 13 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 800 mW
电源电压 2V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4 V
安装方式 Through Hole
引脚数 18

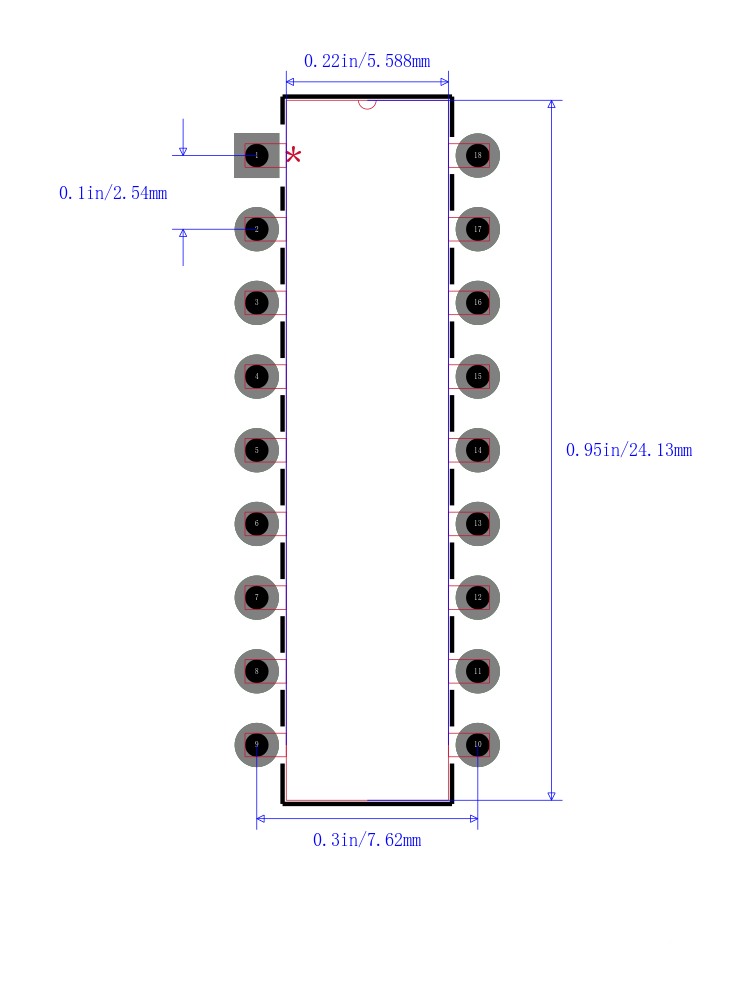

封装 DIP-18
长度 22.99 mm
宽度 6.6 mm
高度 3.68 mm
封装 DIP-18
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Lighting, 工业, Industrial, 医用, 车用, 照明, Medical, 电机驱动与控制, 消费电子产品, Automotive, Consumer Electronics, Security, Motor Drive & Control, 安全
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
香港进出口证 NLR
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16F84A-04I/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F84A-04/P 微芯 | 类似代替 | PIC16F84A-04I/P和PIC16F84A-04/P的区别 |
PIC16F84-04/P 微芯 | 类似代替 | PIC16F84A-04I/P和PIC16F84-04/P的区别 |
PIC16F84A-04/SO 微芯 | 类似代替 | PIC16F84A-04I/P和PIC16F84A-04/SO的区别 |
