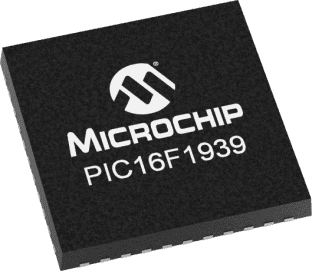

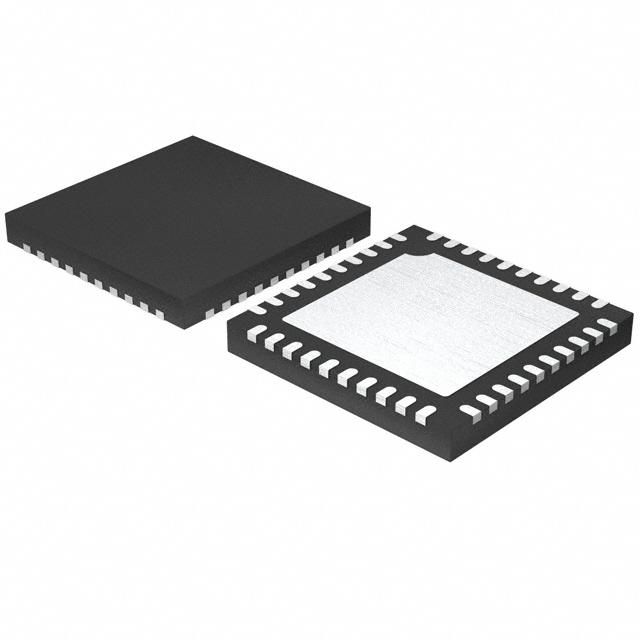

PIC16F1939-I/ML

PIC16F1938/1939 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F1938/1939 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 提供高达 8 个 MIP、28 千字节程序存储器、1024 字节 RAM 和 256 字节数据 EEPROM。 板载可配置振荡器，精确度为 ±1%。### 微控制器功能最大 32 MHz CPU 速度 49 个指令 16 级硬件堆栈 32 MHz 内部振荡器 - 可选频率范围 32 MHz 至 31 kHz 25 个输入/输出引脚 –PIC16F1938 36 个输入/输出引脚 –PIC16F1939 XLP 技术 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 掉电重置 BOR 监控器计时器 WDT 低电压编程 LVP 在线串行编程 ICSP 在线调试 ICD - 还提供可选外部调试管座 ### 外设集成 LCD 控制器 - PIC16F1938 60 段、PIC16F1939 96 段 10 位模拟至数字转换器 ADC - PIC16F1938 11 通道、PIC16F1939 14 通道 mTouchTM 电容性传感器模块 - PIC16F1938 8 通道、PIC16F1939 16 通道 两个捕捉/比较/PWM CCP 模块 三个增强型捕获/比较/PWM ECCP 模块 两个比较器 四个 8 位计时器 一个 16 位计时器 主同步串行端口 MSSP，带有 SPI 和 I2C 增强型通用同步异步接收器发射器 EUSART 固定电压参考 FVR SR 闩锁 ### PIC16 微控制器

PIC16F1938/1939 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F1938/1939 系列微控制器基于 Microchip 的增强型中级内核，带 16 层深硬件堆栈和 49 个指令。 这些 MCU 提供高达 8 个 MIP、28 千字节程序存储器、1024 字节 RAM 和 256 字节数据 EEPROM。 板载可配置振荡器，精确度为 ±1%。

### 微控制器功能

最大 32 MHz CPU 速度

49 个指令

16 级硬件堆栈

32 MHz 内部振荡器 - 可选频率范围 32 MHz 至 31 kHz

25 个输入/输出引脚 –PIC16F1938

36 个输入/输出引脚 –PIC16F1939

XLP 技术

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

监控器计时器 WDT

低电压编程 LVP

在线串行编程 ICSP

在线调试 ICD - 还提供可选外部调试管座

### 外设

集成 LCD 控制器 - PIC16F1938 60 段、PIC16F1939 96 段

10 位模拟至数字转换器 ADC - PIC16F1938 11 通道、PIC16F1939 14 通道

mTouchTM 电容性传感器模块 - PIC16F1938 8 通道、PIC16F1939 16 通道

两个捕捉/比较/PWM CCP 模块

三个增强型捕获/比较/PWM ECCP 模块

两个比较器

四个 8 位计时器

一个 16 位计时器

主同步串行端口 MSSP，带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART

固定电压参考 FVR

SR 闩锁
