PIC12C509-04/P参数规格_中文资料_数据手册PDF

PIC12C509-04/P概述

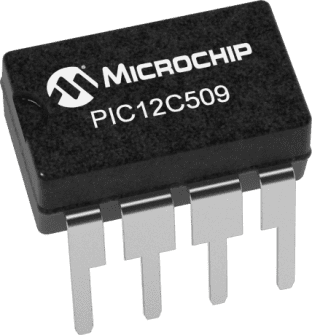

MICROCHIP PIC12C509-04/P 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, DIP

是一款PIC12系列8位, 功能强大 200ns 指令执行, CMOS OTP, 易于编程, PIC®RISC架构。该产品采用12位编程字, 提供多种功能, 并带有1.5kB可寻址程序存储器, 41bytes数据存储器, 和6个通用I/O引脚。该器件最高工作频率为4MHz, 2.5至5.5V工作电压。

.: 33 12位宽指令集

.: 2级硬件堆栈

.: 1个 8位文件选择寄存器

.: 小外形尺寸

.: 上电复位 POR

.: 4MHz内部振荡器

.: 看门狗计时器 WDT

.: 1个8位数字计时器

.: 电路内串行编程 ICSP

PIC12C509-04/P中文资料参数规格

技术参数

电源电压DC 5.00 V, 5.50 V max

针脚数 8

时钟频率 4.00 MHz

RAM大小 41 x 8

位数 8

耗散功率 700 mW

FLASH内存容量 1.5 KB

I/O引脚数 5

存取时间 4.00 µs

内核架构 PIC

内存容量 1000 B

内核子架构 PIC12

输入/输出数 6 Input

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 700 mW

电源电压 3V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 2.5 V

封装参数

安装方式 Through Hole

引脚数 8

封装 DIP-8

外形尺寸

长度 9.27 mm

宽度 6.35 mm

高度 3.3 mm

封装 DIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

制造应用 Medical, 电机驱动与控制, 照明, 医用, Motor Drive & Control, 工业, 消费电子产品, Automotive, Lighting, Consumer Electronics, 安全, Security, 车用, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

PIC12C509-04/P引脚图与封装图

在线购买PIC12C509-04/P

型号： PIC12C509-04/P

制造商： Microchip 微芯

描述：MICROCHIP PIC12C509-04/P 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, DIP

立即咨询

替代型号PIC12C509-04/P

型号/品牌	代替类型	替代型号对比
PIC12C509-04/P Microchip 微芯	当前型号	当前型号
PIC12C509A-04/P 微芯	类似代替	PIC12C509-04/P和PIC12C509A-04/P的区别
PIC12F509-I/P 微芯	类似代替	PIC12C509-04/P和PIC12F509-I/P的区别
PIC12C508-04/P 微芯	类似代替	PIC12C509-04/P和PIC12C508-04/P的区别
