PIC16C72A-20/SP参数规格_中文资料_数据手册PDF

PIC16C72A-20/SP概述

PIC16 系列 3.5 kB 闪存 128 B RAM 8 位 CMOS 微控制器 - SDIP-28

PIC series IC 8 位 20MHz 3.5KB（2K x 14） OTP 28-SPDIP

得捷:
IC MCU 8BIT 3.5KB OTP 28SPDIP

立创商城:
PIC 20MHz 闪存：2K@x14bit RAM：128Byte

贸泽:
8位微控制器 -MCU 3.5KB 128 RAM 22 I/O

艾睿:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 5V 28-Pin SPDIP Tube

Allied Electronics:
3.5 KB OTP; 128 RAM; 22 I/O28 SPDIP .300in TUBE

安富利:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 5V 28-Pin SPDIP Tube

Chip1Stop:
MCU 8-bit PIC RISC 3.5KB EPROM 5V 28-Pin SPDIP Tube

TME:
PIC microcontroller; SRAM:128B; 20MHz; THT; DIP28; Interface: SSP

Verical:
MCU 8-bit PIC16 PIC RISC 3.5KB EPROM 5V 28-Pin SPDIP Tube

Newark:
8 Bit Microcontroller, One Time Programmable, PIC16C7xx, 20 MHz, 3.5 KB, 128 Byte, 28 Pins, NDIP

DeviceMart:
IC MCU OTP 2KX14 A/D PWM 28SDIP

Electro Sonic:
MCU 8-Bit PIC16 RISC 3.5KB EPROM 5V 28-Pin SPDIP Tube

PIC16C72A-20/SP中文资料参数规格

技术参数

频率 20 MHz

电源电压DC 5.00 V, 5.50 V max

工作电压 2.5V ~ 5.5V

时钟频率 20 MHz

RAM大小 128 B

位数 8

耗散功率 1000 mW

FLASH内存容量 3.5 KB

I/O引脚数 22

存取时间 20.0 µs

内核架构 PIC

内存容量 2000 B

模数转换数ADC 1

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 2.5V ~ 5.5V

电源电压Max 5.5 V

电源电压Min 4 V

封装参数

安装方式 Through Hole

引脚数 28

封装 DIP-28

外形尺寸

长度 34.67 mm

宽度 7.24 mm

高度 3.3 mm

封装 DIP-28

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

香港进出口证 NLR

数据手册

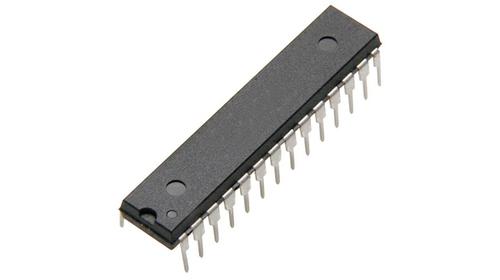

PIC16C72A-20/SP引脚图与封装图

在线购买PIC16C72A-20/SP

型号： PIC16C72A-20/SP

制造商： Microchip 微芯

描述：PIC16 系列 3.5 kB 闪存 128 B RAM 8 位 CMOS 微控制器 - SDIP-28

立即咨询

替代型号PIC16C72A-20/SP

型号/品牌	代替类型	替代型号对比
PIC16C72A-20/SP Microchip 微芯	当前型号	当前型号
PIC16F72-I/SP 微芯	类似代替	PIC16C72A-20/SP和PIC16F72-I/SP的区别
PIC16C72A-04/SP 微芯	类似代替	PIC16C72A-20/SP和PIC16C72A-04/SP的区别

型号/品牌

代替类型

替代型号对比

PIC16C72A-20/SP

Microchip 微芯

当前型号

PIC16F72-I/SP

微芯

类似代替

PIC16C72A-20/SP和PIC16F72-I/SP的区别

PIC16C72A-04/SP

微芯

类似代替

PIC16C72A-20/SP和PIC16C72A-04/SP的区别
