PIC16C717/770/771 8 位微控制器Microchip 的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。 PIC16C717/770/771 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、7 千字节的程序存储器，数据存储器为 256 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。### 特点35 指令 8 级硬件堆栈 15 个输入/输出引脚 1 个增强型捕获、比较、PWM ECCP 模块 6 通道模拟到数字转换器 ADC - PIC16C717 10 位、PIC16C770/771 12 位 两个 8 位计时器 一个 16 位计时器 主同步串行端口 MSSP，带有 SPI 和 I2C 监控器计时器 WDT 通电重置 POR 通电计时器 PWRT 振荡器启动计时器 OST 可编程掉电重置 PBOR 在线串行编程 ICSP
PIC16C717/770/771 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在由基于闪存的型号代替，这些设备在传统设计方面也仍受到欢迎。 对于新应用，应考虑 PIC16F 型号。
PIC16C717/770/771 系列微控制器基于 Microchip 的中级体系结构，带 8 层硬件堆栈和 35 个 14 位指令。 这些 MCU 可提供高达 5 MIP、7 千字节的程序存储器，数据存储器为 256 字节 RAM。 板载 RC 振荡器，精确度为 ±1%。
### 特点
35 指令
8 级硬件堆栈
15 个输入/输出引脚
1 个增强型捕获、比较、PWM ECCP 模块
6 通道模拟到数字转换器 ADC - PIC16C717 10 位、PIC16C770/771 12 位
两个 8 位计时器
一个 16 位计时器
主同步串行端口 MSSP，带有 SPI 和 I2C
监控器计时器 WDT
通电重置 POR
通电计时器 PWRT
振荡器启动计时器 OST
可编程掉电重置 PBOR
在线串行编程 ICSP
频率 20 MHz
电源电压DC 5.00 V, 5.50 V max
针脚数 20
时钟频率 20.0 MHz
RAM大小 256 B
位数 8
耗散功率 1000 mW
FLASH内存容量 7 KB
I/O引脚数 15
存取时间 20.0 µs
内核架构 PIC
内存容量 4000 B
内核子架构 PIC16
模数转换数ADC 1
输入/输出数 16 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 4 V

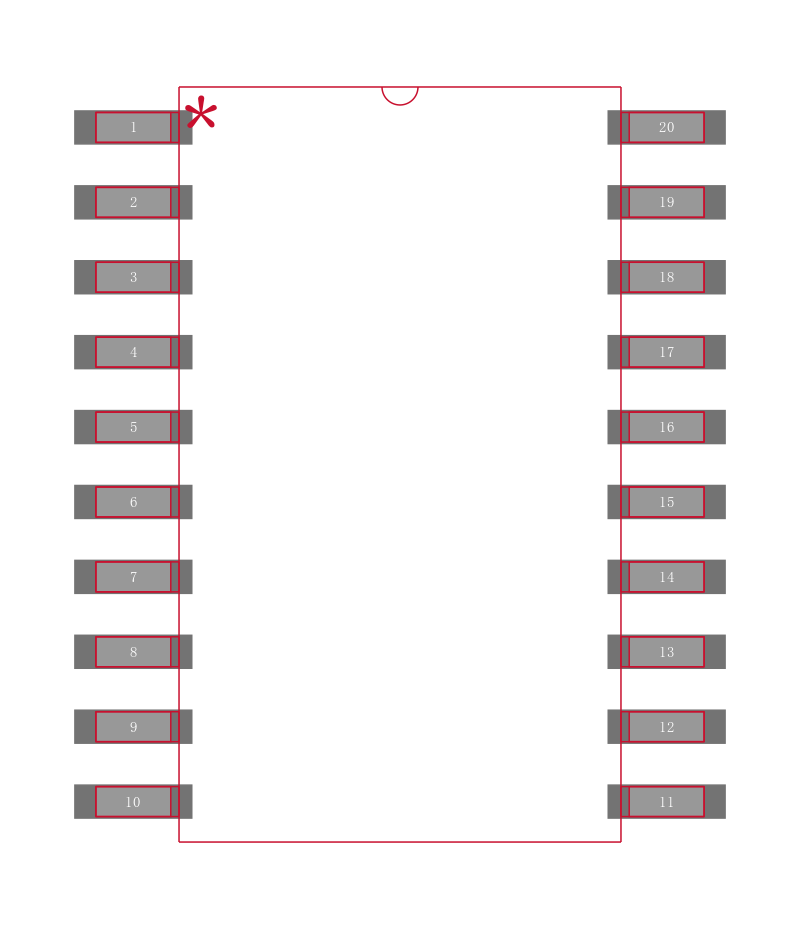

安装方式 Surface Mount
引脚数 20

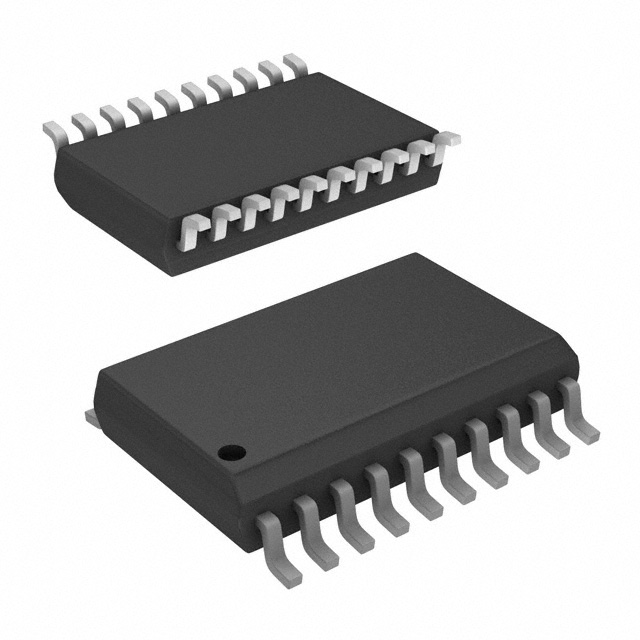

封装 SOIC-20
长度 13 mm
宽度 7.59 mm
高度 2.39 mm
封装 SOIC-20
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PIC16C771-I/SO Microchip 微芯 | 当前型号 | 当前型号 |
PIC16C771-I/SS 微芯 | 类似代替 | PIC16C771-I/SO和PIC16C771-I/SS的区别 |
PIC16C771-E/SS 微芯 | 类似代替 | PIC16C771-I/SO和PIC16C771-E/SS的区别 |
PIC16C771/SO 微芯 | 类似代替 | PIC16C771-I/SO和PIC16C771/SO的区别 |
