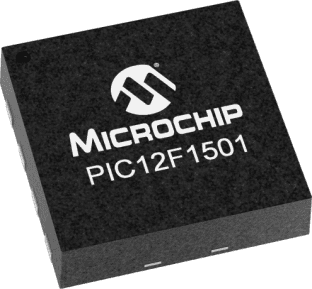

PIC12F1501-E/MC

PIC12F1501 8 位闪存微控制器Microchip 的 PIC12 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。 PIC12F1501 系列微控制器基于 Microchip 具有深硬件堆栈和 49 个指令的增强型中级芯。 这些 MCU 提供高达 5 MIPS、1.75 K 字节程序内存和 64 字节数据内存。 板载可配置 RC 振荡器，精确度为 ±1%。 要进行在线调试 ICD，需要一个处理器扩展包。 PIC12F1501 由 Microchip 部件 AC244051 支持，对于 PIC12LF1501 型号，需要部件 AC244052。### 特点49 个指令 16 级硬件堆栈 16 MHz 内部振荡器 – Selectable Output Range from 16 MHz to 31 kHz 6 个输入/输出引脚 4 个独立 PWM 模块 四通道 10 位模拟到数字转换器 ADC 5 位数字到模拟转换器 DAC 温度指示器模块 两个 8 位计时器 TMR0/TMR2 一个 16 位计时器 TMR1 2 个可配置逻辑单元 CLC 模块 数字控制振荡器 NCO 补充波形发生器 CWG 在线串行编程 ICSP ### PIC12F 微控制器### Microchip PIC12F 8 位 PIC® 微控制器Microchip 的 PIC12F 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。

PIC12F1501 8 位闪存

的 PIC12 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列设备继续扩展为额外功能且添加了附加改进功能。

PIC12F1501 系列微控制器基于 Microchip 具有深硬件堆栈和 49 个指令的增强型中级芯。 这些 MCU 提供高达 5 MIPS、1.75 K 字节程序内存和 64 字节数据内存。 板载可配置 RC 振荡器，精确度为 ±1%。

要进行在线调试 ICD，需要一个处理器扩展包。 PIC12F1501 由 Microchip 部件 AC244051 支持，对于 PIC12LF1501 型号，需要部件 AC244052。

### 特点

49 个指令

16 级硬件堆栈

16 MHz 内部振荡器 – Selectable Output Range from 16 MHz to 31 kHz

6 个输入/输出引脚

4 个独立 PWM 模块

四通道 10 位模拟到数字转换器 ADC

5 位数字到模拟转换器 DAC

温度指示器模块

两个 8 位计时器 TMR0/TMR2

一个 16 位计时器 TMR1

2 个可配置逻辑单元 CLC 模块

数字控制振荡器 NCO

补充波形发生器 CWG

在线串行编程 ICSP

### Microchip PIC12F 8 位 PIC® 微控制器

Microchip 的 PIC12F 微控制器 MCU 是世界首个 8 引脚微控制器。 最初已经作为一次可编程 OTP 部件推出，此系列的设备将继续扩展为 Microchip 添加额外功能，进一步提高规格，并继续提供比以前更大的值。 PIC12F 成功的关键是在一个 8 引脚封装中允许六个输入/输出通道的内部 RC 振荡器。 此 RC 振荡器的更高版本可在 31kHz 和 32MHz 之间配置。
