PMBT3904VS,115参数规格_中文资料_数据手册PDF

PMBT3904VS,115概述

NXP PMBT3904VS,115 单晶体管双极, NPN, 40 V, 300 MHz, 240 mW, 200 mA, 100 hFE

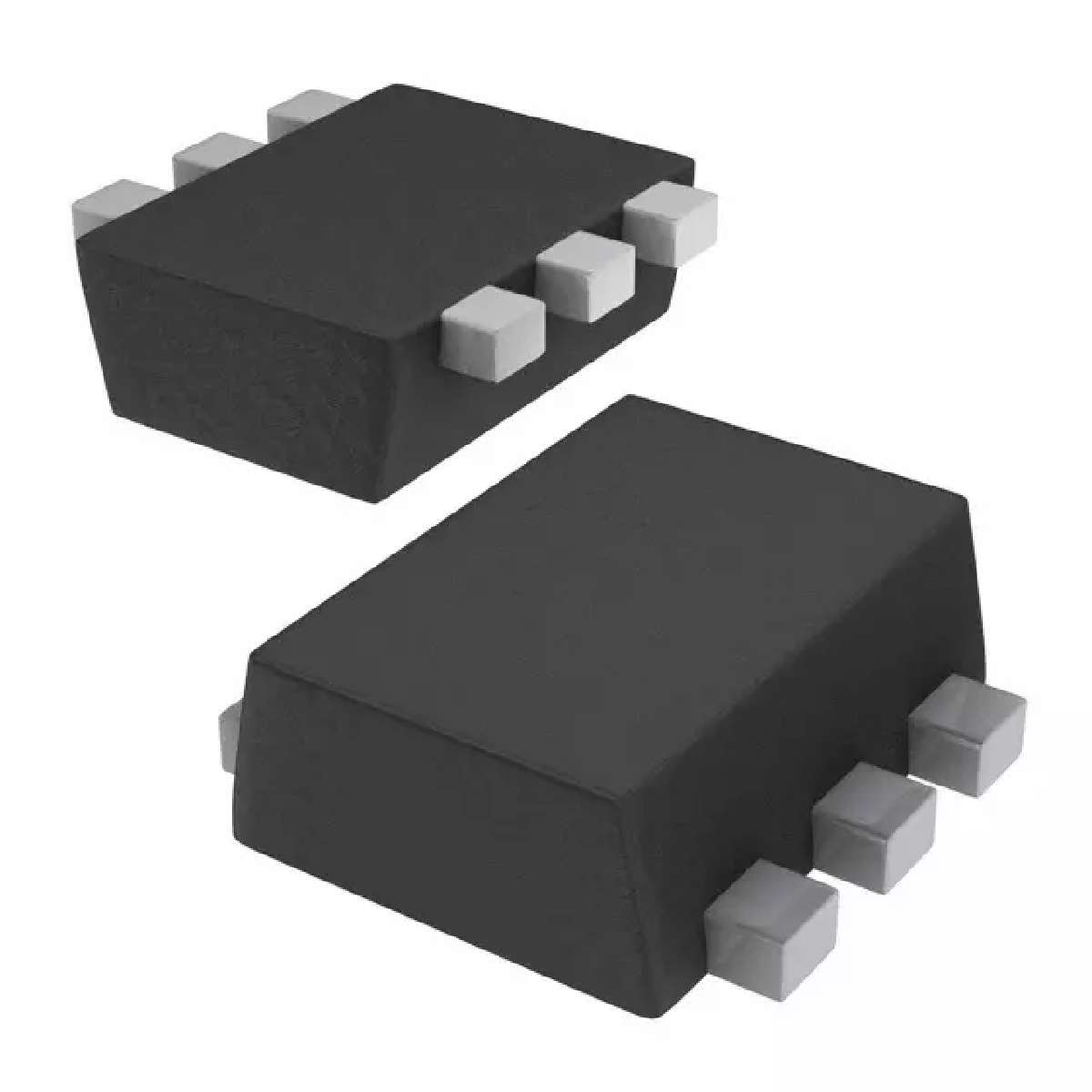

The is a 200mA NPN-NPN Switching Transistor in a flat lead and ultra-small surface-mount plastic package.

.: Double general-purpose switching transistor

.: Board-space reduction

.: PNP-PNP complement is PMBT3906VS

.: NPN-PNP complement is PMBT3946VPN

.: ZC Marking code

PMBT3904VS,115中文资料参数规格

技术参数

频率 300 MHz

针脚数 6

极性 NPN, PNP

耗散功率 240 mW

击穿电压集电极-发射极 40 V

集电极最大允许电流 0.2A

最小电流放大倍数hFE 100 @10mA, 1V

最大电流放大倍数hFE 60 @0.1mA, 1V

额定功率Max 360 mW

直流电流增益hFE 100

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 360 mW

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-666

外形尺寸

高度 0.6 mm

封装 SOT-666

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Power Management, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买PMBT3904VS,115

型号： PMBT3904VS,115

制造商： NXP 恩智浦

描述：NXP PMBT3904VS,115 单晶体管双极, NPN, 40 V, 300 MHz, 240 mW, 200 mA, 100 hFE
