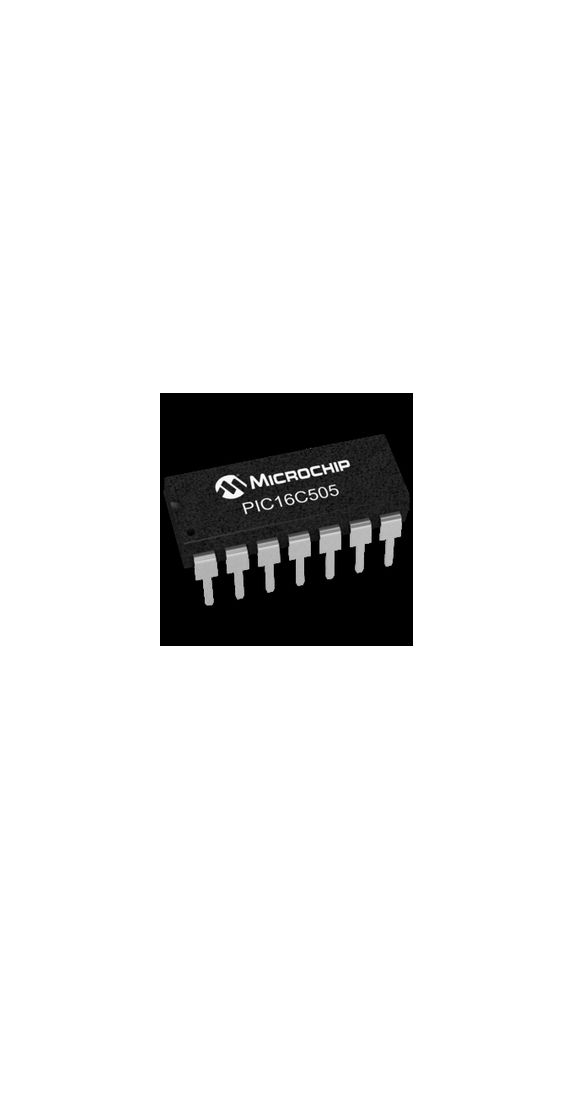

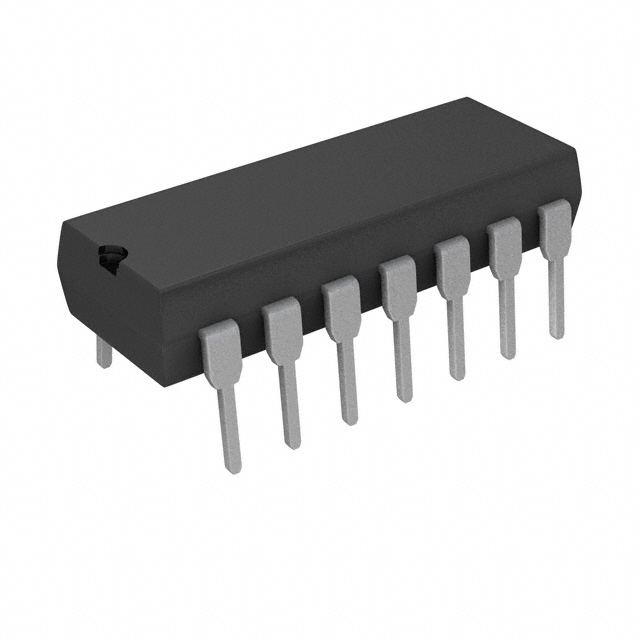

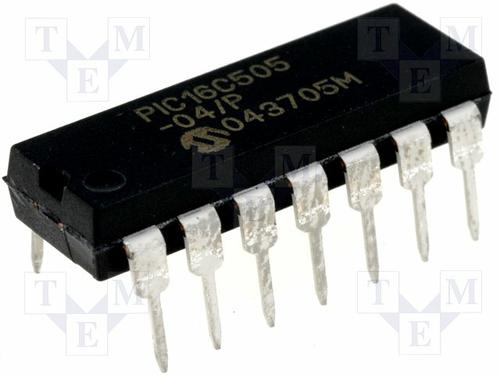

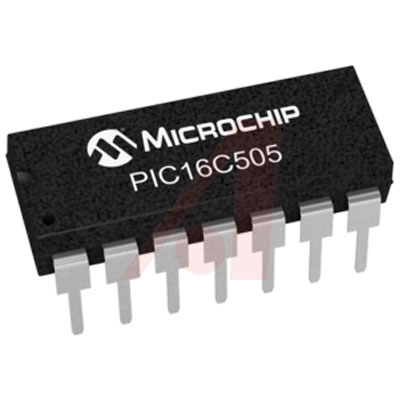

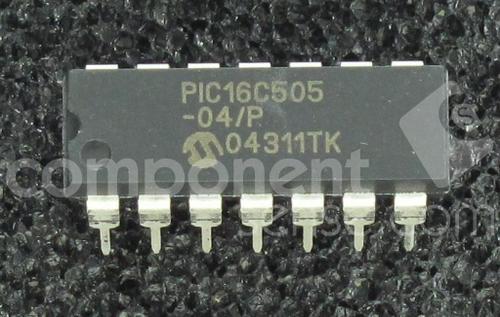

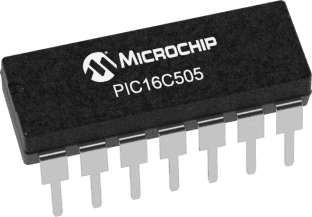

MICROCHIP PIC16C505-04/P 微控制器, 8位, 一次性可编程, PIC16C5xx, 4 MHz, 1.5 KB, 72 Byte, 14 引脚, DIP
PIC16C505 8 位
的 PIC16C 系列微控制器 8 位 CMOS MCU,将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中,从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 现在被基于闪存的变体取代,这些 CMOS 设备仍常用于传统设计。 对于新应用,应考虑 PIC16F 型号。
PIC16C505 系列微控制器基于 Microchip 的基线体系结构,带 2 层硬件堆栈和 33 个 12 位指令。 这些 MCU 可提供高达 5 MIP、1.5 千字节的程序存储器,数据存储器为 72 字节 RAM。 板载 RC 振荡器,精确度为 ±1%。
### 特点
33 个指令
2 级硬件堆栈
4 MHz 内部振荡器
11 个输入/输出引脚
一个 8 位计时器
监控器计时器 WDT
通电重置 POR
设备重置计时器 DRT
在线串行编程 ICSP
频率 4 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2.5V ~ 5.5V
针脚数 14
时钟频率 20 MHz
RAM大小 72 B
位数 8
耗散功率 700 mW
FLASH内存容量 1536 B
I/O引脚数 12
存取时间 4.00 µs
内核架构 PIC
内存容量 1000 B
内核子架构 PIC16
输入/输出数 12 Input
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 700 mW
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 3 V
安装方式 Through Hole
引脚数 14
封装 PDIP-14
长度 19.685 mm
宽度 6.6 mm
高度 3.68 mm
封装 PDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Tube
制造应用 Lighting, 工业, 照明, 车用, 医用, 安全, Industrial, Security, Motor Drive & Control, Automotive, 电机驱动与控制, 消费电子产品, Consumer Electronics, Medical
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 3A991.a.2
HTS代码 8542310001
香港进出口证 NLR
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC16C505-04/P Microchip 微芯 | 当前型号 | 当前型号 |
PIC16F505-I/P 微芯 | 类似代替 | PIC16C505-04/P和PIC16F505-I/P的区别 |
PIC16C505-04I/P 微芯 | 类似代替 | PIC16C505-04/P和PIC16C505-04I/P的区别 |
PIC16C505-04E/P 微芯 | 类似代替 | PIC16C505-04/P和PIC16C505-04E/P的区别 |
