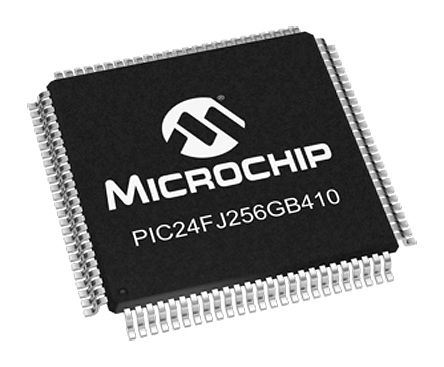

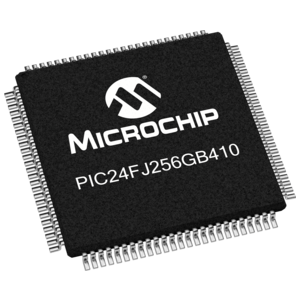

MICROCHIP PIC24FJ256GB410-I/PT 微控制器, 16位, 通用, PIC24FJ, 32 MHz, 256 KB, 16 KB, 100 引脚, TQFP
PIC24FJxxxGA/GB406/410/412 16 位闪存
的 PIC24FJxxxGA/GB406/410/412 系列微控制器是外设丰富的 16 位设备,适用于需要安全数据传输和存储的应用。 亮点包括板载加密引擎、超低功率 XLP 功能、LCD 显示屏控制器和 USB On-The-Go 。
值得一提的是双分区闪存,带实时更新功能,允许 MCU 保持两个独立的软件应用(包括引导加载程序)。 此外,该功能还允许在编程一个分区的同时从另一个分区执行应用程序代码。
### CPU 功能
改良的哈佛架构
高达 16 MIPS 操作 @ 32 MHz
17 位 x 17 位单循环硬件小数/整数乘法器
32 位/16位 硬件除法器
16 x 16 位工作寄存器数组
### 加密引擎功能
执行 NIST 标准加密/解密操作,无需 CPU 干预
AES 密文支持 128、192 和 256 位密钥
DES/3DES 密文支持
支持 ECB、CBC、OFB、CTR 和 CFB128 模式
编程安全 OTP 数组存储密钥
真随机数字生成
电池备电 RAM 密钥存储
### 双分区闪存功能
能够存储两个独立的软件应用,包括引导加载程序
允许在编程一个分区的同时从另一个分区执行应用程序代码。
允许实时切换活动分区
### 超低功率 XLP 功能
多个电源管理选项
交替时钟模式,用于快速切换到较低的时钟速度
极低功率电流消耗,深睡眠:WDT 650 nA @ 2V 典型,RTCC 650 nA @ 32 kHz 2V 典型;深睡眠电流,60 nA 典型
运行模式下 160 μA/MHz
### 外围功能
10/12 位 200/500 ksps 模拟至数字转换器 ADC 转换器 - 16 或 24 个通道
一个 10 位 1 Msps 数字到模拟转换器 DAC
三个增强型模拟比较器
充电时间测量单元 CTMU,用于电容式触摸传感
LCD 显示控制器
多达五个外部中断源
外设引脚选择 PPS
六通道直接内存访问 DMA
五个 16 位计时器/计数器,带预定标器 - 可配对作为 32 位计时器/计数器
六个输入捕获模块,每个带有一个专用的 16 位计时器
六个输出比较/PWM 模块,每个带有一个专用的 16 位计时器
四个单输出 CCP SCCP 和三个多路输出 CCP MCCP 模块
增强型并行主/从端口 EPMP/EPSP
硬件实时时钟/日历 RTCC
USBV 2.0 On-The-Go OTG 标准模块
四个 3 线/ 4 线 SPI 模块
三个 I2C 模块
六个 UART 模块
可编程 32 位循环冗余检查 CRC 生成器
四个可配置逻辑电池 CLC
### PIC24 微控制器
频率 32 MHz
电源电压DC 2.00V min
针脚数 100
时钟频率 32.0 MHz
RAM大小 16 KB
位数 16
模数转换数ADC 1
输入/输出数 84 Input
工作温度Max 85 ℃
工作温度Min -40 ℃
数模转换数DAC 1
电源电压Max 3.6 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 100

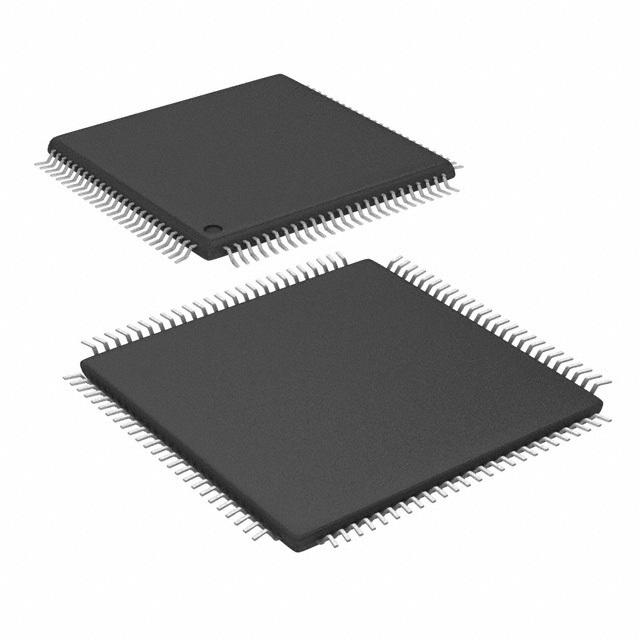

封装 TQFP-100
长度 10 mm
宽度 10 mm
高度 1.05 mm
封装 TQFP-100
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Unknown
包装方式 Tray
制造应用 车用, Security, Lighting, Automotive, Consumer Electronics, , 医用, 照明, Audio, 多媒体, Medical, 电机驱动与控制, Automotive, Consumer Electronics, Motor Drive & Control, 消费电子产品, Communications & Networking, 通信与网络, 安全, Multimedia
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 5A992
HTS代码 8542310001
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PIC24FJ256GB410-I/PT Microchip 微芯 | 当前型号 | 当前型号 |
PIC24FJ256GB410T-I/PT 微芯 | 类似代替 | PIC24FJ256GB410-I/PT和PIC24FJ256GB410T-I/PT的区别 |
