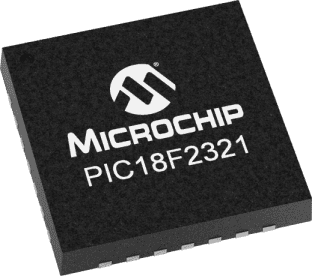

PIC18F2321-I/ML

PIC18 系列 512 B RAM 8 kB 闪存 25 I/O 8位 增强型 微控制器 - QFN-28

PIC18F2221/2321/4221/4321 8 位

的 PIC18F 微控制器是 Microchip 产品线中功能最强大的 8 位设备。 该系列包含的 CAN、LIN 和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用 XLP（极低功耗）技术，用于功耗为关键考量的应用。

PIC18F2221/2321/4221/4321 系列微控制器基于 Microchip 的 PIC18 体系结构，提供 31 级 硬件堆栈和 77 指令。 这些 MCU 提供高达 10 个 MIPS、多达 8 kb 的程序存储器、512 kb 的 RAM 和 256 kb 的数据 EEPROM。 板载可配置振荡器，精确度为 ±1%。

### 微控制器功能

40 MHz 最大 CPU 速度

77 指令

31 级硬件堆栈

可配置内部振荡器 - 可选频率范围 8 mHz 至 31 kHz

25 个输入/输出引脚 - PIC18F2221/2321 型号

36 个输入/输出引脚 - PIC18F4221/4321 型号

nanoWatt XLP 技术

通电重置 POR

通电计时器 PWRT

振荡器启动计时器 OST

掉电重置 BOR

延长监控计时器 WDT

低电压编程 LVP

在线串行编程 ICSP

在线调试 ICD

### 外设

10 位模拟到数字转换器 ADC - PIC18F2221/2321 10 通道；PIC18F4221/4321 13 通道

一个增强型采集、比较、PWM 模块 - 仅 PIC18F4221/4321 型号

采集、比较、PWM 模块 - PIC18F2221/2321 x 2、PIC18F4221/4321 x 1

两个比较器

一个 8 位计时器

三个 16 位计时器

高电压/低电压检测 HLVD 模块

主同步串行端口 MSSP 模块，带有 SPI 和 I2C

增强型通用同步异步接收器发射器 EUSART
