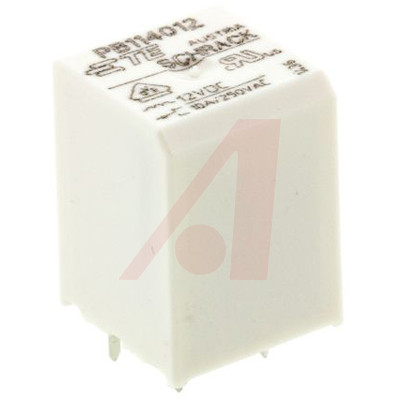

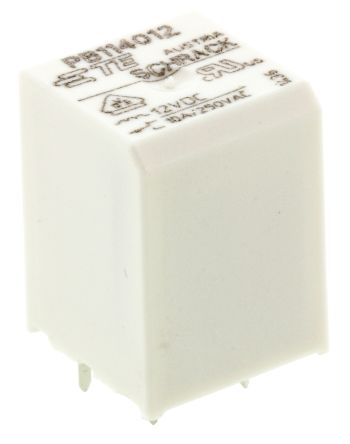

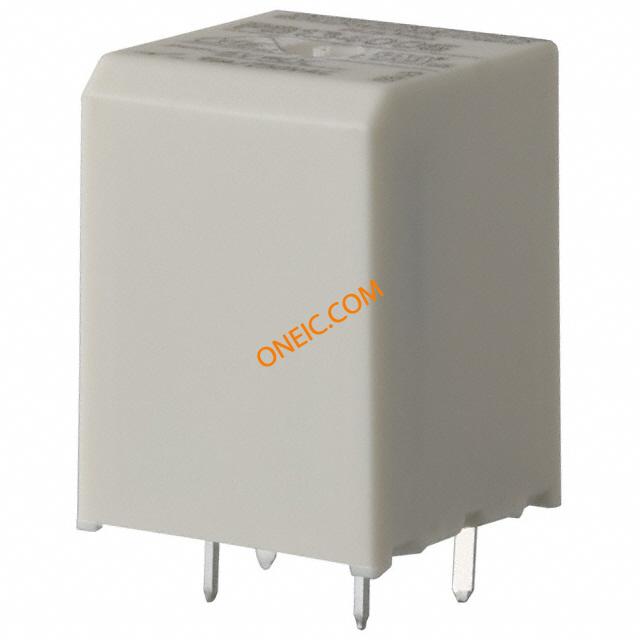

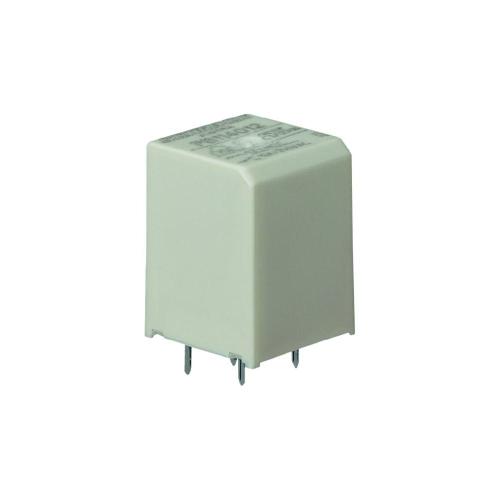

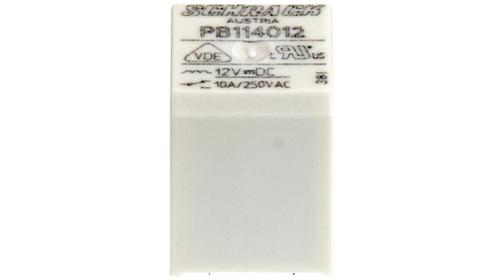

TE CONNECTIVITY / SCHRACK PB114012 通用继电器, PB系列, 功率, 无锁定, SPDT, 12 VDC, 10 A
微型电源印刷电路板继电器 - PCB 系列
PB 系列微型电源印刷电路板通孔安装继电器带镍银 90/10 无镉触点以及标准 F 类线圈系统。 这些 10A 印刷电路板系列微型电源印刷电路板继电器具有提供高过程安全性的小型简单设计，并具有符合 EN60335，PAR 的耐热性和防火性。 30. 这些 PB 系列电源继电器的典型应用包括白色家用电器、小型家用电器和加热和温度控制器。
紧密设计印刷电路板电源继电器
线圈功率：360mW
额定开关电压：240V 交流
间隙/爬电距离：≥0.75mm
绝缘线圈至触点：2500V
温度范围：- 40 至 85 ° C

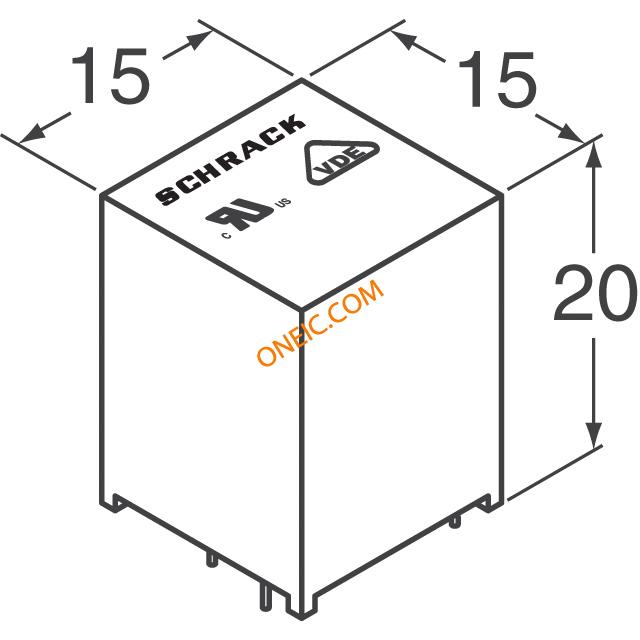

尺寸：15mm 宽，15mm 厚，20mm 高
### 认可
VDE
额定电流 10 A
输入电压DC 12.0 V
触点类型 SPDT
功耗 360 mW
跌落电压 1.20 V
触点额定电流 10 A
线圈电压 12 VDC
线圈电流 30 mA
线圈功率DC 360 mW
线圈电阻 400 Ω
载流 10.0 A
额定电流Max 15 A
线圈电压DC 12 V
线圈功率 360 mW
额定功率Max 2.5 KVA
开关电流Max 15 A
工作温度Max 85 ℃
工作温度Min -40 ℃

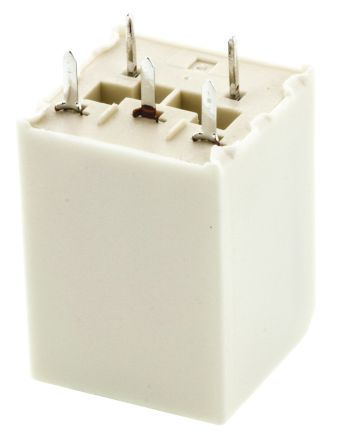

安装方式 Through Hole
引脚数 3
封装 -
长度 15 mm
宽度 15 mm
高度 20 mm
封装 -
触点材质 Silver Nickel
重量 5.40 g
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 工业, Industrial, Automation & Process Control, HVAC, 自动化与过程控制, Consumer Electronics, 电源管理, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8536410050
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PB114012 TE Connectivity 泰科 | 当前型号 | 当前型号 |
8-1415029-1 泰科 | 功能相似 | PB114012和8-1415029-1的区别 |
