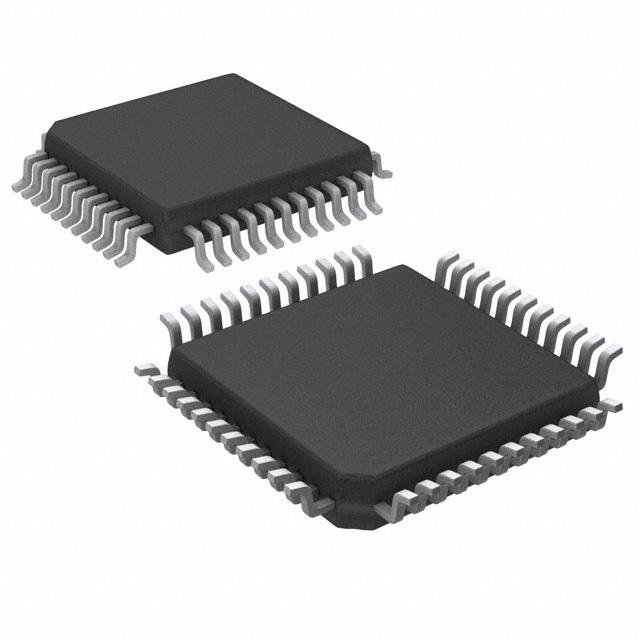

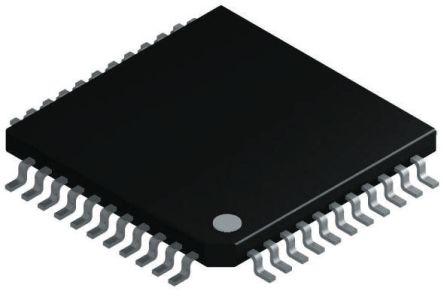

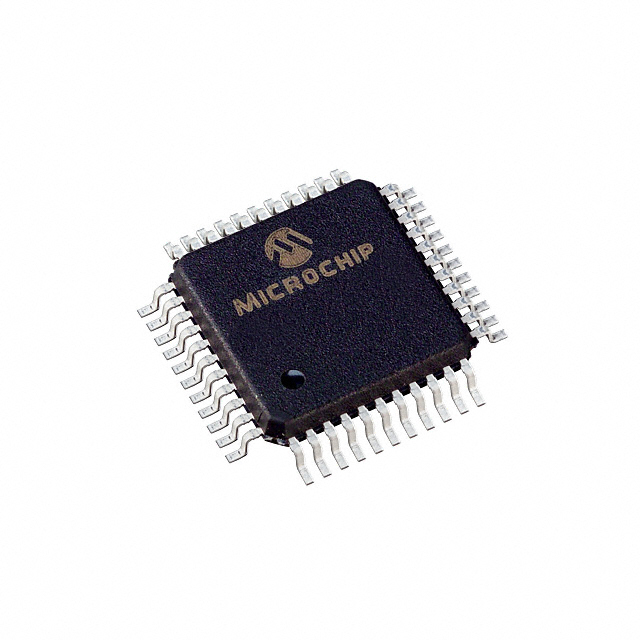

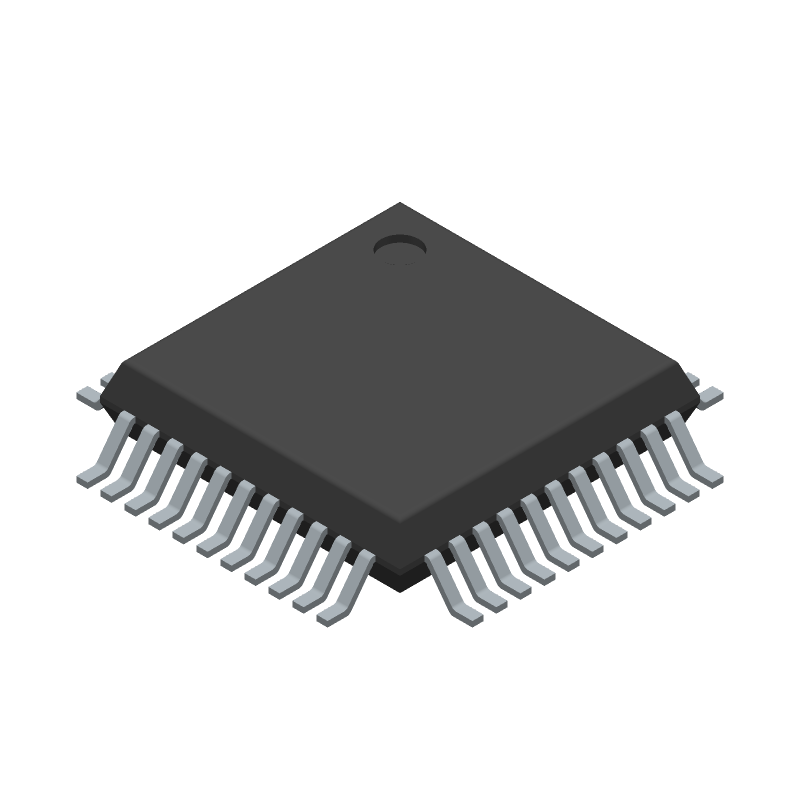

PIC16F877-20/PQ

PIC16F873/874/876/877 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F873/874/876/877 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 64 字节的 EEPROM。### 微控制器功能最大 20 MHz CPU 速度 35 个指令 8 级硬件堆栈 22 个输入/输出引脚 – PIC16F873/876 33 个输入/输出引脚 – PIC16F874/877 通电重置 POR 掉电重置 BOR 通电计时器 PWRT 振荡器启动计时器 OST 监控计时器 WDT 在线串行编程 ICSP 在线调试 ICD ### 外设10 位模拟到数字转换器 ADC - PIC16F873/876 5 通道，PIC16F874/877 8 通道 两个捕获、比较、PWM CCP 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 SSP，带有 SPI 和 I2C 通用同步异步接收器发射器 USART 从并行端口 PSP – 仅限 PIC16F874/877 型号 ### PIC16 微控制器

PIC16F873/874/876/877 8 位闪存

的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。

PIC16F873/874/876/877 系列微控制器基于 Microchip 中档内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 MIPS、3.5 K 字节的程序内存，128 字节 RAM 和 64 字节的 EEPROM。

### 微控制器功能

最大 20 MHz CPU 速度

35 个指令

8 级硬件堆栈

22 个输入/输出引脚 – PIC16F873/876

33 个输入/输出引脚 – PIC16F874/877

通电重置 POR

掉电重置 BOR

通电计时器 PWRT

振荡器启动计时器 OST

监控计时器 WDT

在线串行编程 ICSP

在线调试 ICD

### 外设

10 位模拟到数字转换器 ADC - PIC16F873/876 5 通道，PIC16F874/877 8 通道

两个捕获、比较、PWM CCP 模块

两个 8 位计时器

一个 16 位计时器

同步串行端口 SSP，带有 SPI 和 I2C

通用同步异步接收器发射器 USART

从并行端口 PSP – 仅限 PIC16F874/877 型号
