PBSS4540X,135概述

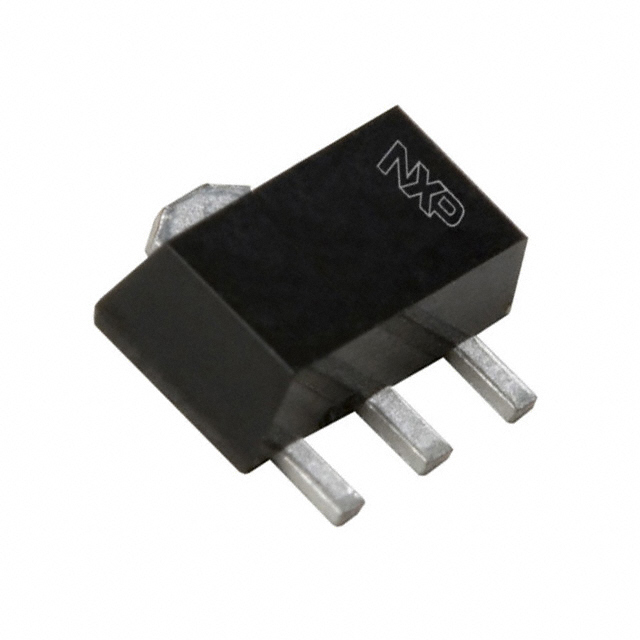

NXP PBSS4540X,135 单晶体管双极, NPN, 40 V, 70 MHz, 550 mW, 5 A, 300 hFE

The is a 5A NPN breakthrough-in small signal BISS Transistor housed in a surface-mount plastic package. It offers collector pad for good heat transfer.

.: High hFE and low VCEsat at high current operation

.: High efficiency leading to less heat generation

.: PNP complement is PBSS5540X

.: 1B Marking code

PBSS4540X,135中文资料参数规格

技术参数

频率 70 MHz

针脚数 3

极性 NPN

耗散功率 550 mW

击穿电压集电极-发射极 40 V

集电极最大允许电流 4A

最小电流放大倍数hFE 250 @2A, 2V

额定功率Max 1.6 W

直流电流增益hFE 300

工作温度Max 150 ℃

耗散功率Max 2500 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-89-3

外形尺寸

封装 SOT-89-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Imaging, Video & Vision, Motor Drive & Control, Power Management, Consumer Electronics, Industrial, Signal Processing

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17
