ESD ElectroStatic Discharge Protection Unidirectional Diode Arrays, PESD Series, NXP### 瞬态电压抑制器，NXP
Install this tvs ESD protection device from Semiconductors to prevent future damage to your electronic equipment from electrostatic discharge. This ESD diode has a maximum ESD protection device voltage of 23@Contact Disc kV. This device"s maximum clamping voltage is 70 V. This ESD diode has an operating temperature range of -65 °C to 150 °C. This product will be shipped in tape and reel packaging for quick mounting and safe delivery. It is made in a dual common cathode|single configuration. Its capacitance value is 50 pF.
工作电压 24 V
电容 50 pF
击穿电压 27 V
电路数 2
钳位电压 70 V
测试电流 5 mA
最大反向击穿电压 27.5 V
脉冲峰值功率 160 W
最小反向击穿电压 26.5 V
击穿电压 26.5 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 150 ℃
安装方式 Surface Mount
引脚数 3

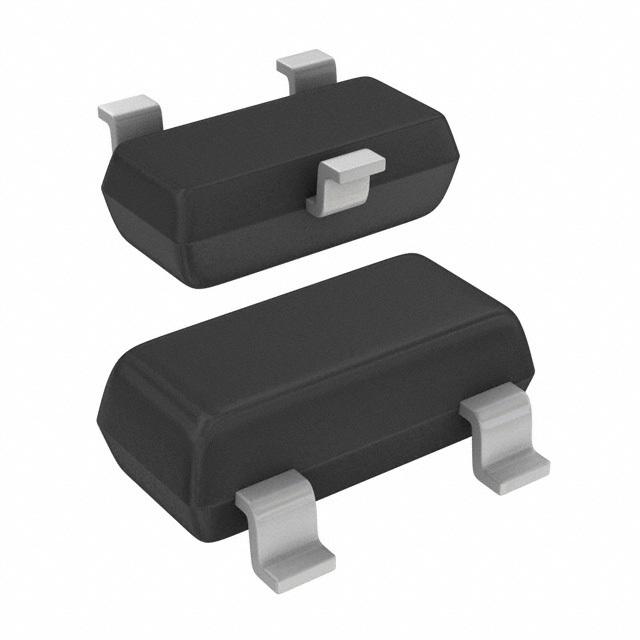

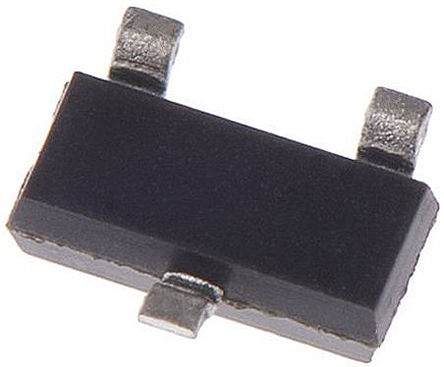

封装 SOT-23-3
长度 3 mm
宽度 1.4 mm
高度 1 mm
封装 SOT-23-3
工作温度 -65℃ ~ 150℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PESD24VS2UAT,215 NXP 恩智浦 | 当前型号 | 当前型号 |
PESD24VS2UT,215 恩智浦 | 完全替代 | PESD24VS2UAT,215和PESD24VS2UT,215的区别 |
MMBZ27VALT1G 安森美 | 功能相似 | PESD24VS2UAT,215和MMBZ27VALT1G的区别 |
MMBZ27VCLT1G 安森美 | 功能相似 | PESD24VS2UAT,215和MMBZ27VCLT1G的区别 |
