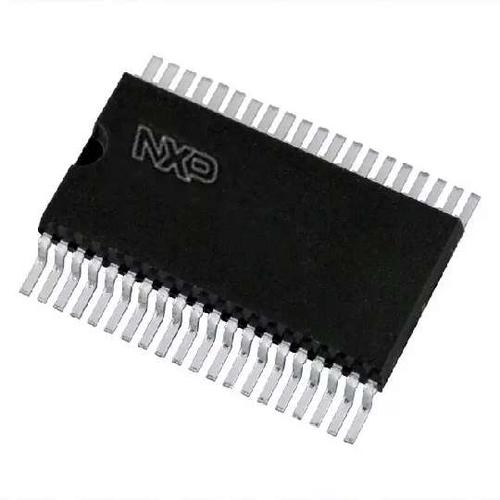

PCF21xxC 系列 6 V 32段 单芯片 硅栅CMOS LCD驱动器 - VSO-40
Overview
The PCF21xxC family are single-chip, silicon gate CMOS LCD driver circuits. A 3-line bus CBUS structure enables serial data transfer with microcontrollers.
MoreLess
## Features
* Supply voltage 2.25 to 6.0 V
* Low current consumption
* Serial data input
* CBUS control
* One-point built-in oscillator
* Stand-alone or expanded system
* Power-on reset clear
* LCD segments: 40 PCF2100C, 64 PCF2111C and 32 PCF2112C
* Multiplex rate: 1:2 PCF2100C and PCF2111C and 1:1 PCF2112C
* Word length: 22 bits PCF2100C and 34 bits PCF2111C and PCF2112C
## Features
供电电流 20 µA
针脚数 40
耗散功率 500 mW
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 500 mW
电源电压 2.25V ~ 6V
电源电压Max 6 V
电源电压Min 2.2 V
安装方式 Surface Mount
引脚数 40
封装 BSOP-40
长度 15.6 mm
宽度 7.6 mm
高度 2.45 mm
封装 BSOP-40
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, 车用, 成像, 视频和目视
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
PCF2112CT/1,118 NXP 恩智浦 | 当前型号 | 当前型号 |
PCF2112CTD-T 恩智浦 | 完全替代 | PCF2112CT/1,118和PCF2112CTD-T的区别 |
PCF2112CT/1,112 恩智浦 | 类似代替 | PCF2112CT/1,118和PCF2112CT/1,112的区别 |
PCF2112CT 恩智浦 | 功能相似 | PCF2112CT/1,118和PCF2112CT的区别 |
