PHR-3概述

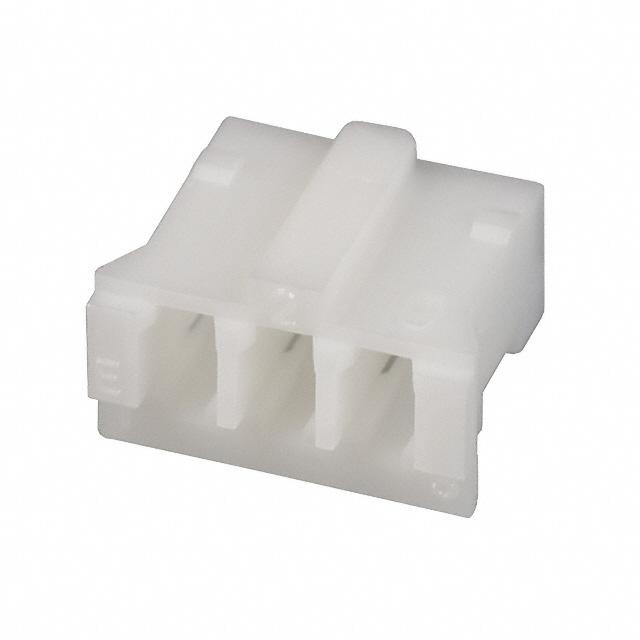

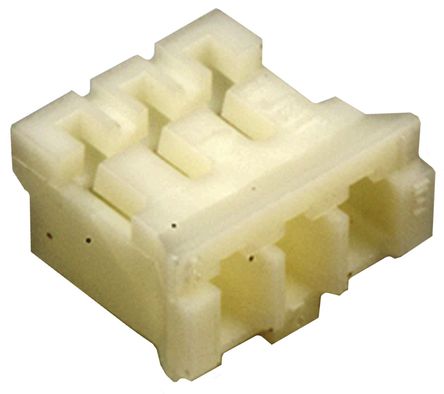

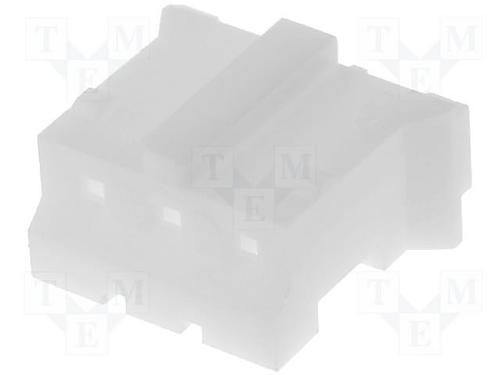

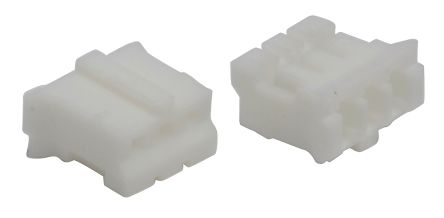

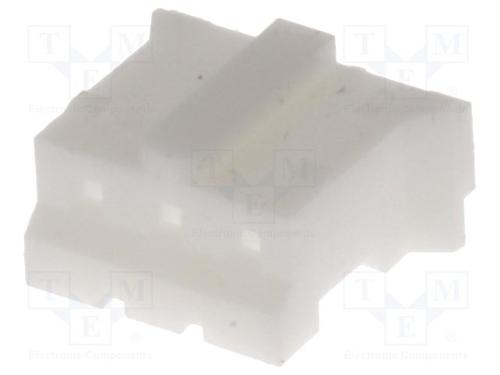

JST JAPAN SOLDERLESS TERMINALS  PHR-3  连接器外壳, PH系列, 插座, 3 路, 2 mm, SPH Series Crimp Contacts

板 PH 系列外壳

线对板 PH 系列外壳具有自然(白色)色,易燃性等级为 UL 94V-0。

有关 PH 系列触点,请参见库存号 820-1456。

有关 PH 系列管座,请参见库存号 546-8883、688-1325 和 688-1353 典型实例,分别为通孔、SMT 顶部接入和 SMT 侧面接入。


欧时:
### 板连接器 PH 系列外壳JST 线对板 PH 系列外壳具有自然(白色)色,易燃性等级为 UL 94V-0。 有关 PH 系列触点,请参见库存号 353-1276 或 820-1456 . 有关 PH 系列管座,请参见典型库存号 546-8883、688-1325 和 688-1353,分别为通孔、SMT 顶部接入和 SMT 侧面接入。### 2.0 mm 线对板连接器 JST PH 系列


得捷:
CONN RCPT HSG 3POS 2.00MM


立创商城:
2mm 1x3P


艾睿:
JST Corporation brings you their latest PHR-3 discrete wire housing, a component that makes possible a linkage between your PCB and socket. This RCP connector has 3 RCP contacts. This is a 1-row connector. It has a maximum voltage rating of 100 VDC|100VAC. It has a straight body orientation. It has a receptacle type gender. Its pitch is 2 mm. This device has a maximum current rating of 2 A. Its wire is 24-30 AWG. This product is 7.8 mm long, 4.5 mm tall and 6.85 mm deep. This rectangle connector has an operating temperature of -25 to 85 °C. PHR-3 is housed in white polyamide 6/6.


Chip1Stop:
Conn Housing RCP 3 POS 2mm Crimp ST Cable Mount Box


TME:
Plug; wire-board; female; PH; 2mm; PIN:3; w/o contacts; for cable


Newark:
# JST JAPAN SOLDERLESS TERMINALS  PHR-3  Connector Housing, PH Series, Receptacle, 3 Positions, 2 mm, SPH Series Crimp Contacts


CDI:
Housing, 3Circuit, 2.0mmPitch


PHR-3中文资料参数规格
技术参数

触点数 3

极性 Female

触点电镀 Tin

额定电流 2 A

绝缘电阻 1000 MΩ

排数 1

易燃性等级 UL 94 V-0

针脚数 3

额定电流Max 2 A

工作温度Max 85 ℃

工作温度Min -25 ℃

额定电压 100 V

接触电阻Max 10 mΩ

封装参数

引脚数 3

封装 -

引脚间距 2.00 mm

外形尺寸

长度 4 mm

宽度 4.5 mm

高度 6.85 mm

封装 -

引脚间距 2.00 mm

物理参数

外壳颜色 Natural

颜色 Natural

触点材质 Phosphor Bronze

材质 Nylon

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用 Industrial, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买PHR-3
型号: PHR-3
制造商: JST 日本压着端子
描述:JST JAPAN SOLDERLESS TERMINALS  PHR-3  连接器外壳, PH系列, 插座, 3 路, 2 mm, SPH Series Crimp Contacts
替代型号PHR-3
型号/品牌 代替类型 替代型号对比

PHR-3

JST 日本压着端子

当前型号

当前型号

440129-3

泰科

功能相似

PHR-3和440129-3的区别
