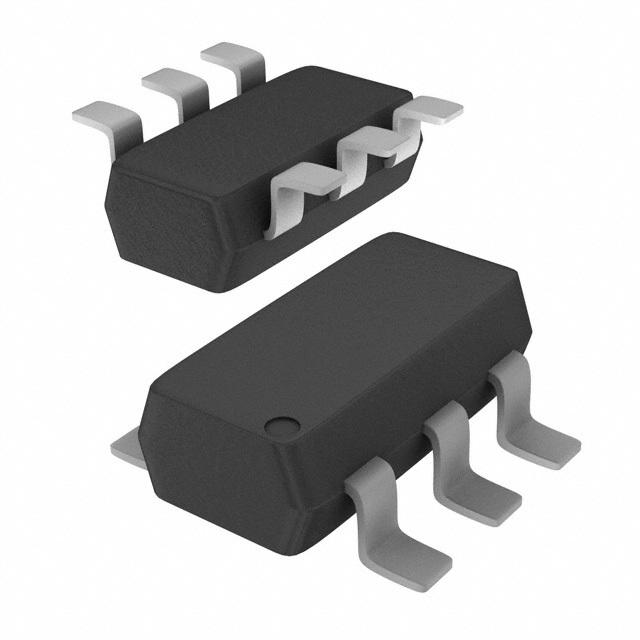

PMN48XPAX参数规格_中文资料_数据手册PDF

PMN48XPAX概述

N沟道 VDS=20V VGS=±12V ID=4.1A P=530mW

P-Channel 20V 4.1A Ta 530mW Ta, 6.25W Tc Surface Mount 6-TSOP

得捷:
MOSFET P-CH 20V 4.1A 6TSOP

立创商城:
PMN48XPAX

贸泽:
MOSFET 20V 4.1A P-channel Trench MOSFET

艾睿:
Trans MOSFET P-CH 20V 4.1A Automotive 6-Pin TSOP

PMN48XPAX中文资料参数规格

技术参数

耗散功率 530mW Ta, 6.25W Tc

输入电容 1000 pF

漏源极电压Vds 20 V

上升时间 22 ns

输入电容Ciss 1000pF @10VVds

下降时间 22 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 530mW Ta, 6.25W Tc

封装参数

安装方式 Surface Mount

引脚数 6

封装 SOT-457

外形尺寸

封装 SOT-457

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准无铅

数据手册

在线购买PMN48XPAX

型号： PMN48XPAX

描述：N沟道 VDS=20V VGS=±12V ID=4.1A P=530mW
