二极管与整流器
反向电压VrReverse Voltage| 40V \---|--- 平均整流电流IoAVerage Rectified Current| 10A 最大正向压降VFForward VoltageVf | 479mV/0.479V 最大耗散功率PdPower dissipation| Description & Applications| 10A SCHOTTKY BARRIER RECTIFIER •Guard Ring Die Construction for •Transient Protection •Low Power Loss, High Efficiency •Low Forward Voltage Drop •Very Low Leakage Current •High Forward Surge Current Capability •For Use in Low Voltage, High Frequency Inverters, •Free Wheeling, and Polarity Protection ApplicationApplications Lead Free Finish, RoHS Compliant Note 1 "Green" Molding Compound No Br, Sb 描述与应用| 10A肖特基整流器 •保护环模施工 •瞬态保护 •低功耗，高效率 •低正向压降 •非常低的漏电流？ •高正向浪涌电流能力 •使用低电压，高频率逆变器， •免费续流和极性保护应用
额定电压DC 40.0 V
额定电流 10.0 A
输出电流 ≤10.0 A
针脚数 2
正向电压 0.51 V
极性 Standard
热阻 1.5℃/W RθJL
反向恢复时间 1 ns
正向电流 10 A
最大正向浪涌电流（Ifsm） 275 A
正向电压Max 510 mV
正向电流Max 10000 mA
工作温度Max 180 ℃
工作温度Min 65 ℃
安装方式 Surface Mount
引脚数 2

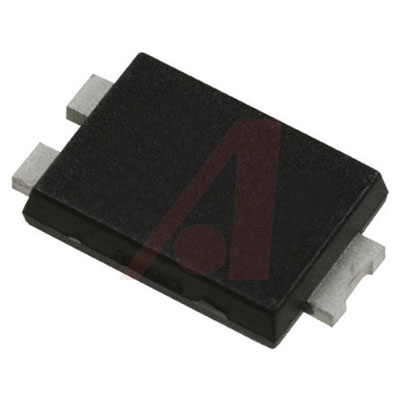

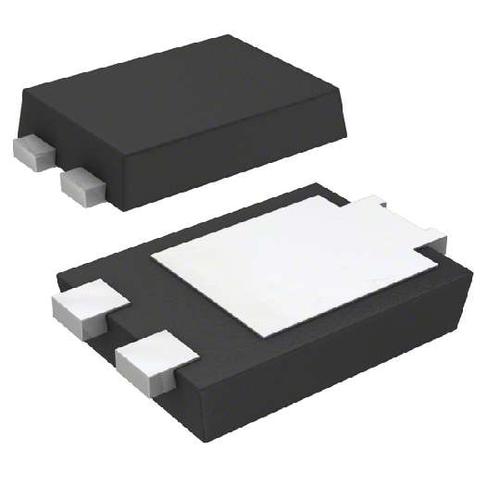

封装 POWERDI-5
长度 4.05 mm
宽度 5.45 mm
高度 1.15 mm
封装 POWERDI-5
工作温度 -65℃ ~ 180℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 工业, 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
PDS1040-13 Diodes 美台 | 当前型号 | 当前型号 |
PDS1040L-13 美台 | 类似代替 | PDS1040-13和PDS1040L-13的区别 |
PDS1040CTL-13 美台 | 类似代替 | PDS1040-13和PDS1040CTL-13的区别 |
SBM1040-13-F 美台 | 功能相似 | PDS1040-13和SBM1040-13-F的区别 |
