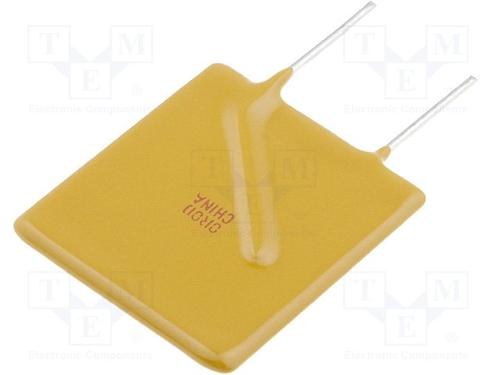

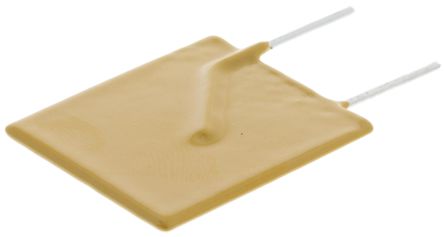

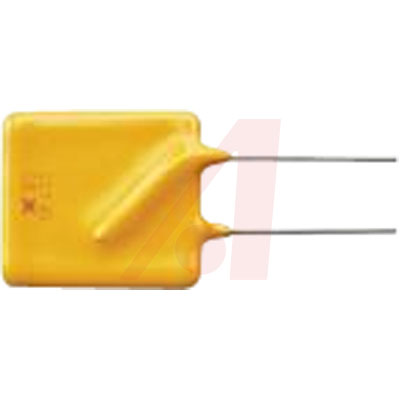

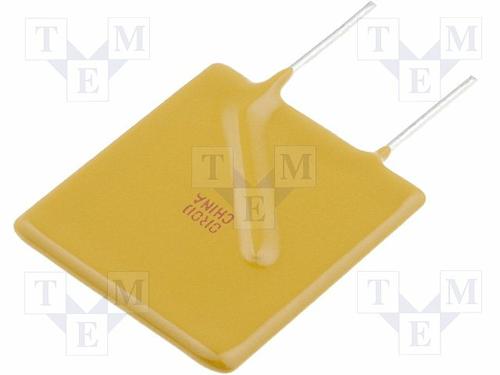

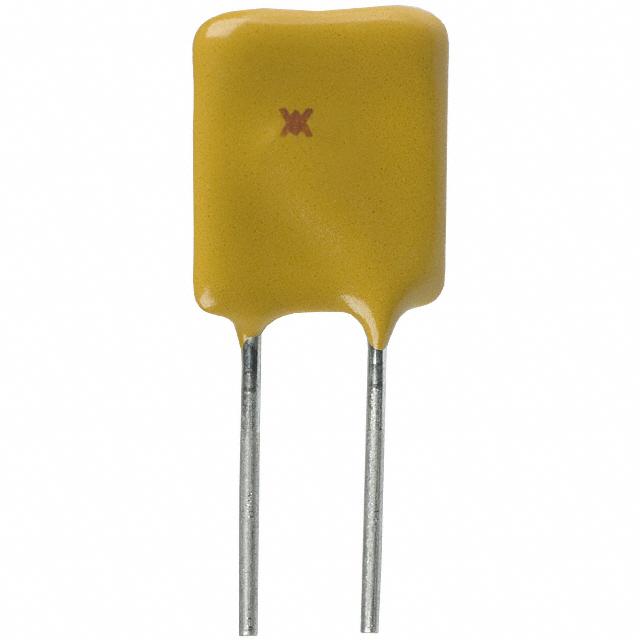

PolySwitch™ RUEF & RGEF 系列### 印刷电路板线端(可重置熔丝)### 印刷电路板线端可重置熔丝带有的径向引线具备以下特征: 全部通过 UL、CSA 和 TUV 认证 可保护电气和电子电路免受过多电流的损害 可通过电气过载或短路快速从低电阻状态切换到极高电阻状态 在纠正故障状态及关闭电源后可快速自动重置并返回低电阻状态 ### 特征:可进行数千次自动自身重置 免维护 小型号,无需熔丝座 ### 主要应用:保安系统 电源和变压器 电源开关器件 汽车和医疗设备 仪器仪表和控制 计算机和外围设备 音频视频和电讯
Tyco Electronics" PolySwitch™ radial-leaded products represent the most comprehensive and complete set of PPTC products available in the industry today.
**Benefits:**
* Many Product Choices Give Engineers More Design Flexibility
* Compatible with High-Volume Electronics Assembly
* Assists in Meeting Regulatory Requirements
* High Voltage Ratings Allow Use in New Applications
**Features:**
* For Balance of Voltage Rating 30 V and Hold Current Up to 9 A
* Broadest Range of Radial-Leaded Resettable Devices Available in the Industry
* Current Ratings From 50 mA to 15 A
* Voltage Ratings From 6 VAC to 265 VAC Line Voltage Applications
* Agency Recognition: UL, CSA, TUV
* Fast Time-to-Trip
* Low Resistance
**
Applications:* Satellite Video Receivers
* Industrial Controls
* Transformers
* Computer Motherboards
* Modems
* USB Hub, Ports and Peripherals
* IEEE1394 Ports
* CD-ROMs
* Game Machines
* Battery Packs
* Phones
* Fax Machines
* Analog and Digital Line Cards
* Printers
额定电压DC 30.0 V
额定电压AC 30.0 V
工作电压 30 V
跳闸时间 18.8 s
额定电流 8 A
额定功率 4 W
易燃性等级 UL 94 V-0
耗散功率 4 W
产品系列 RUEF
电阻 0.02 Ω
保持电流 8 A
跳闸电流 16 A
电阻DC) 0.02 Ω
额定电流Max 100 A
保持电流Max 8 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压Max 30 V
额定电压 30 VDC
安装方式 Through Hole
引脚数 2
封装 Radial, Disc
长度 21.6 mm
宽度 549 mm
高度 28.4 mm
脚长度 7.6 mm
封装 Radial, Disc
厚度 3 mm
电源线长度 7.6 m
产品生命周期 Active
包装方式 Bulk
制造应用 Consumer Electronics, Communications & Networking, Aerospace, Defence, Military, Industrial, Computers & Computer Peripherals
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
