PolySwitch™ RUEF & RGEF 系列### 印刷电路板线端（可重置熔丝）### 印刷电路板线端可重置熔丝带有的径向引线具备以下特征： 全部通过 UL、CSA 和 TUV 认证 可保护电气和电子电路免受过多电流的损害 可通过电气过载或短路快速从低电阻状态切换到极高电阻状态 在纠正故障状态及关闭电源后可快速自动重置并返回低电阻状态 ### 特征：可进行数千次自动自身重置 免维护 小型号，无需熔丝座 ### 主要应用：保安系统 电源和变压器 电源开关器件 汽车和医疗设备 仪器仪表和控制 计算机和外围设备 音频视频和电讯

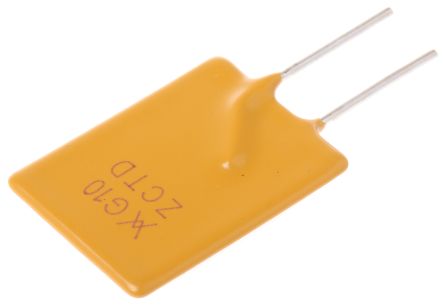

The is a 10A radial leaded PolySwitch Resettable Device with tin-plated copper 20AWG leads for hold currents up to 14A. This RGEF series is compatible with high-volume electronics assembly and assists in meeting regulatory requirements.
- .
- Fast time-to-trip
- .
- Low resistance
- .
- UL94V-0 Flammability rating
- .
- Cured, flame-retardant epoxy polymer insulation
- .
- Higher voltage ratings allow use in new applications
额定电压DC 16.0 V
工作电压 16 V
跳闸时间 6 s
额定电流 10 A
耗散功率 3.6 W
产品系列 RGEF
电阻 0.0102 Ω
保持电流 10 A
跳闸电流 17 A
电阻DC） 0.0102 Ω
额定电流Max 100 A
保持电流Max 10 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压Max 16 V
额定电压 16 VDC
安装方式 Through Hole
引脚数 2
封装 Radial, Disc
长度 16.5 mm
宽度 16.5 mm
高度 25.2 mm
封装 Radial, Disc
厚度 3.00 mm
电源线长度 7.6 m
产品生命周期 Active
包装方式 Bulk
制造应用 Computers & Computer Peripherals, Consumer Electronics, Industrial, 国防, 军用与航空, 通信与网络, 消费电子产品, Communications & Networking, 工业, Aerospace, Defence, Military, 计算机和计算机周边
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
军工级 Yes
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
HTS代码 8533210090
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RGEF1000 TE Connectivity 泰科 | 当前型号 | 当前型号 |
16R1000GF 力特 | 功能相似 | RGEF1000和16R1000GF的区别 |
MC36176 Multicomp | 功能相似 | RGEF1000和MC36176的区别 |
