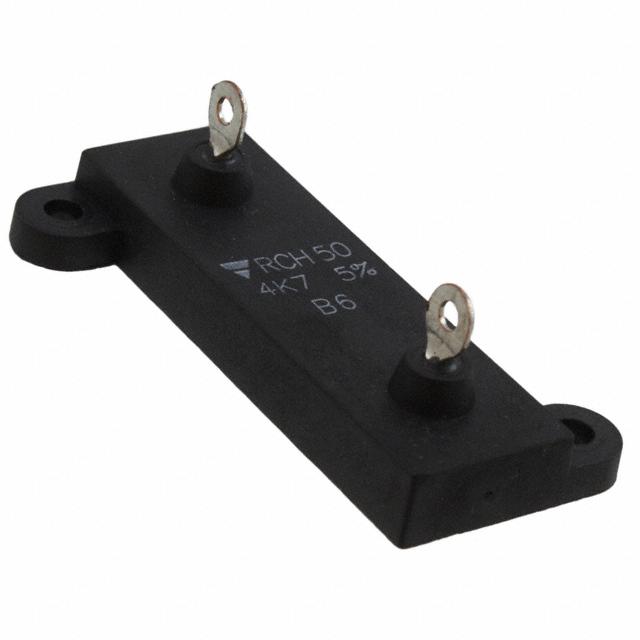

VISHAY RCH50S47000JS06 通孔电阻器, RCH系列, 4.7 kohm, 50 W, ± 5%, 1.285 kV
* 5 W to 50 W * High power rating * High overload capabilities up to 2500 VRMS * Wide resistance range from 0.24 Ω to 1 MΩ * High thermal capacity up to 0.8°C/W * Easy mounting * Reduced size and weight * High insulation: 106 MΩ
欧时:
### 50W RCH50 系列这些 50W RCH50 系列电阻器专为安装在散热片上设计。 它们可承受较高的短时间过载，非感应，特别适合用于高频率工作和切断电路。25°C 时功率 | 50W（带有散热片），5.5W（不带散热片） ---|--- 电阻容差 | ±5% 温度系数 | ≤1Ω ±250ppm/°C, >1Ω ±150ppm/°C 工作温度 | -55°C → +125°C 热阻 | 1.0°C/W 极限元件电压 | 1285V 交流 过载电压 | 2500V 交流（最大值） 介电耐压 | 3.5kV 交流 绝缘电阻 | 10000MΩ 长度 | 50 mm 宽度 | 29.4 mm 高度 | 15mm ### 无电感性 - 面板安装### 非归纳 - 散热器可登上几乎无电感性，厚膜功率电阻器，设计用于散热片直接连接，适合安装在有限空间内需简便连接的位置。 特别配制的金属陶瓷薄膜附着在高纯度氧化铝上，外壳为硬环氧模塑制品，内部集成端子。 小于等于 1Ω 的值具有 4 个接线端子，允许电压感应；所有其他值具有 2 个接线端子 应用包括主要参数是低电感、高频率和脉冲过载的电路。 **应用说明：**对于 25°C 时的 25 和 50W 类型和 70°C 时 100 和 250W 类型，从全功率线性下降到 125°C 时的零功率。 为了实现最佳热传导，建议在氧化铝底面和散热器机架/表面之间使用导热膏。 主要特点 --- 过载持续时间 | RCH25 | RCH50 | BDS100 | BDS250 1 s | 375W | 750W | 200W | 1500W 2 s | 300W | 600W | 150W | 1250W 5 s | 125W | 250W | 125W | 1000W 10 s | 75W | 150W | 100W | 750W 在 25° C 以上环境温度每升高一度，允许的过载便减少 1%。 主要特点表仅适用于适当安装在散热片上的电阻器，其热阻在额定功率为 25 和 50W 时为 1°C/W，额定功率为 100W 时为 0.7°C/W，额定功率为 250W 时为 0.28° C/W。 该数据仅当使用热油脂且电阻器通过安装螺钉正确拧紧时有效。 拧紧扭矩 --- RCH25 | RCH50 | BDS100 | BDS250 0.7Nm | 1Nm | 2Nm | 2Nm 尺寸 --- Sfernice 系列 | RCH 5 | RCH 10 | RCH 25 | RCH 50 L | 16.6 | 19 | 28 | 50 W | 9 | 11 | 14 | 15.5 H | 16.4 | 20.6 | 27.5 | 29.4 P | 10.2 | 12.7 | 18.3 | 33 F | 11.3 | 14.3 | 18.3 | 39.7 T | 12.5 | 15.9 | 19.8 | 21.4 S | 5.3 | 5 | 7.7 | 8 ØD | 2.4 | 2.4 | 3.2 | 3.2 | M2 | M2 | M3 | M3
