RWM06222000JA15E1

型号： RWM06222000JA15E1

制造商： Vishay Semiconductor 威世

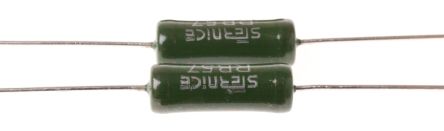

描述：RWM 6x22 系列 7W，轴向 漆包线绕功率电阻器 轴心引线 耐火 70° C 时的功率额定值 | 6W ---|--- 25°C 时功率 | 7W 电阻容差 | ±5% 温度系数 | +75ppm/° C（典型值） 极限元件电压 | 350V 温度循环 | \- 55 ° C？+200 ° C 主体长度 | 18 mm 主体直径 | 6.5 mm 引线长度 | 25 mm（最小值） 引线直径 | 0.8 mm ### 搪瓷轴向和径向 - 2.5 至 50W 小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。
