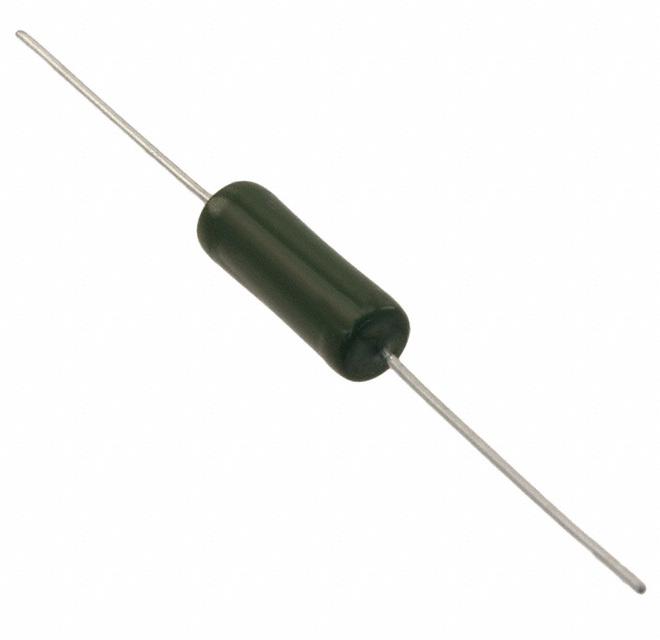

RWM 6x22 系列 7W，轴向漆包线绕功率电阻器 轴心引线 耐火 70° C 时的功率额定值 | 6W ---|--- 25°C 时功率 | 7W 电阻容差 | ±5% 温度系数 | +75ppm/° C（典型值） 极限元件电压 | 350V 温度循环 | \- 55 ° C？+200 ° C 主体长度 | 18 mm 主体直径 | 6.5 mm 引线长度 | 25 mm（最小值） 引线直径 | 0.8 mm ### 搪瓷轴向和径向 - 2.5 至 50W小型大功率电阻器系列，适用于恶劣的环境。 它们的高稳定性和可靠性使其尤其适合于保护电路。电阻丝元件绕在高纯度的陶瓷基片上，并使用全焊接顶盖和引线的结构方式，提供相当大的强度和耐损坏性能。 搪瓷保护涂层对所有正常的印刷电路板清洁溶剂有抵抗作用。应用说明。 出端折弯点离壳体的距离不应小于 1.5mm。 建议最小弯曲半径为 1mm。 为了实现满载额定功耗，端接焊接后离主体不应少于 4mm。凉爽时，搪瓷具有极佳的绝缘电阻；但随着温度上升，电阻系数会下降。 因此，如果电阻器在最大温度或接近最大温度下工作时，它不能分类为绝缘电阻，且不应接触任何导电材料。
As a result of more than 50 years of experience and continuous improvements the RWM Series of resistors features proven reliability in AC or DC applications. The high quality of the RWM resides mainly in the use of a proprietary VISHAY SFERNICE enamel fired at high temperature and free from any compound liable to corrode the resistive wire.
**Features**
* High Dissipation Up to 30 W 25°C
* Fire Proof
* Excellent Endurance Typical Drift ±1.5% After 1000 h
* Conformal Vitreous Enamel
* All Welded Construction
* Low Ohmic Values 0.1 Ω Available
* Termination: Sn/Ag/Cu
