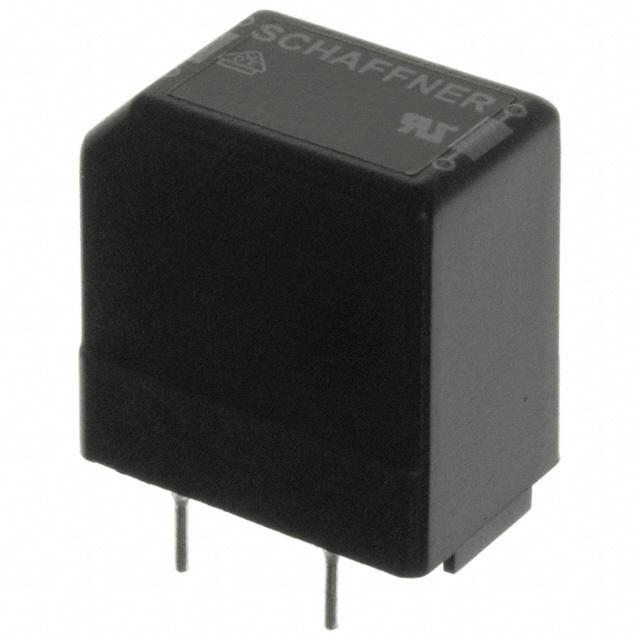

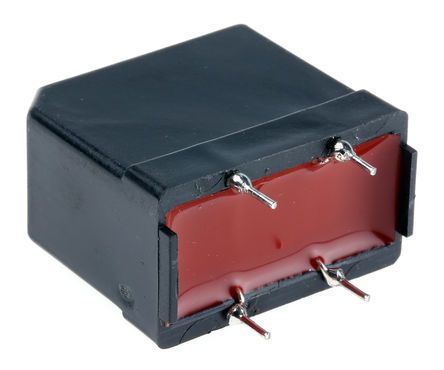

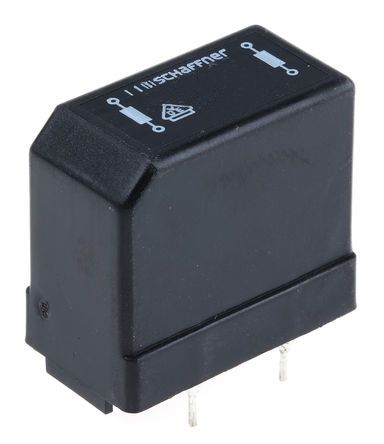

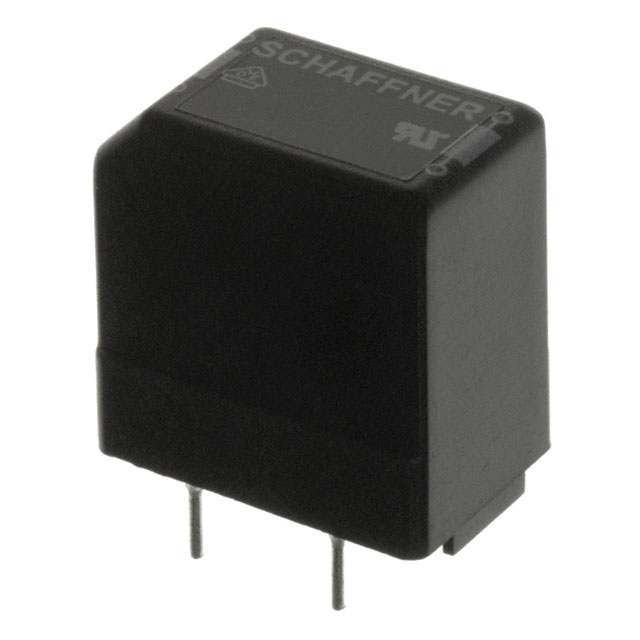

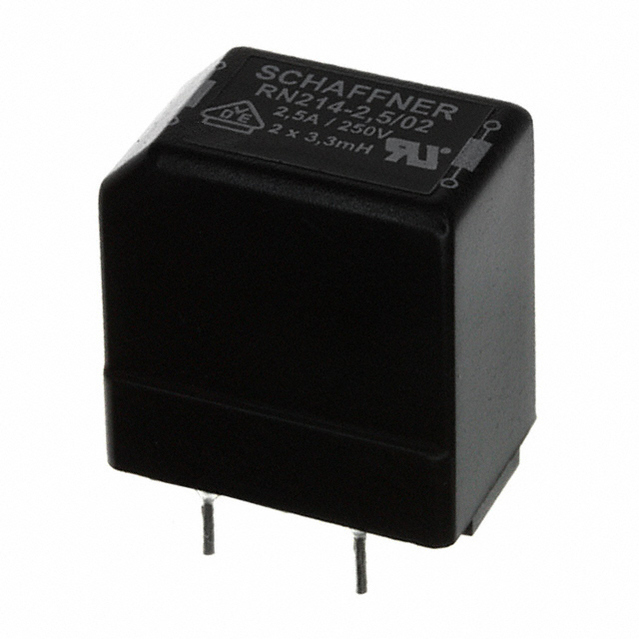

SCHAFFNER RN214-2.5-02 扼流圈,共模抑制/非对称模式 2X3.3MH 2.5A
RN 系列共模
Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。
额定电流范围 0.3 →10 A
直流 → 1kHz 频率
100kHz → 3MHz 共模谐振频率
双扼流圈配置
多个印刷电路板安装选件
小巧紧凑设计
高饱和电阻和极佳的热行为
### 认可
UL 认证
### Schaffner 引线型器（扼流圈）
额定电压AC 250 V
额定电流 2.5 A
易燃性等级 UL 94 V-0
电感 3.3 mH
电阻 72.0 mΩ
电感公差 -30% ~ 50%
测试频率 10 kHz
额定电流DC 2.5 A
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 250 VAC
电阻DC Max 72 mΩ
安装方式 Through Hole
引脚数 4
封装 Through Hole
长度 25 mm
宽度 15.5 mm
高度 23 mm
封装 Through Hole
工作温度 -40℃ ~ 125℃
产品生命周期 Obsolete
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8504508000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RN214-2.5-02 Schaffner | 当前型号 | 当前型号 |
RN214-2.5-02-3M3 Schaffner | 类似代替 | RN214-2.5-02和RN214-2.5-02-3M3的区别 |
744823333 伍尔特 | 功能相似 | RN214-2.5-02和744823333的区别 |
7446222003 伍尔特 | 功能相似 | RN214-2.5-02和7446222003的区别 |
