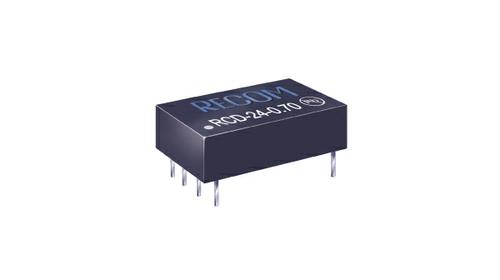

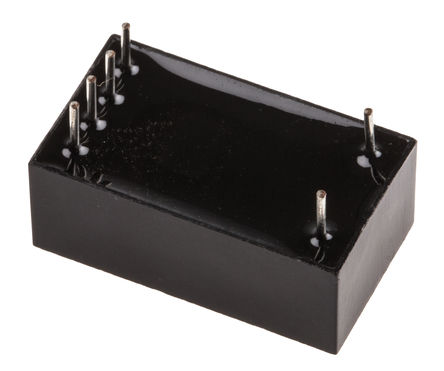

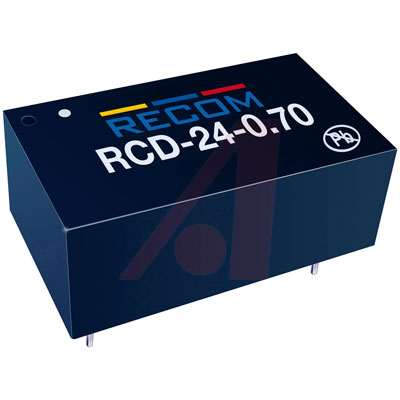

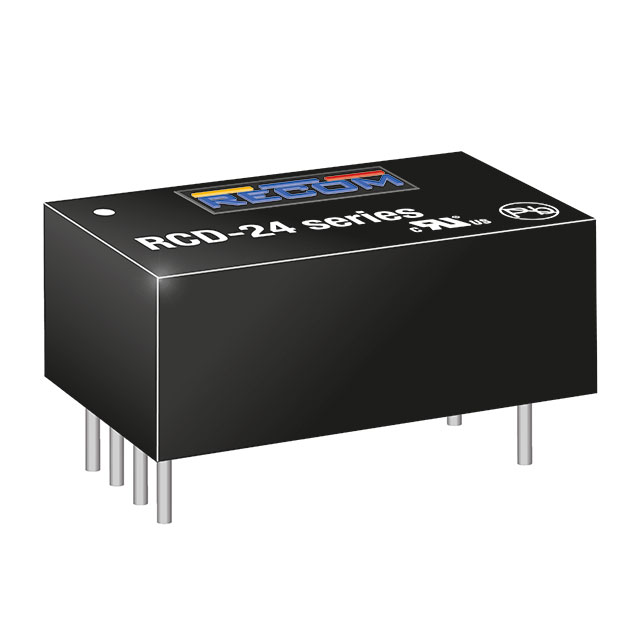

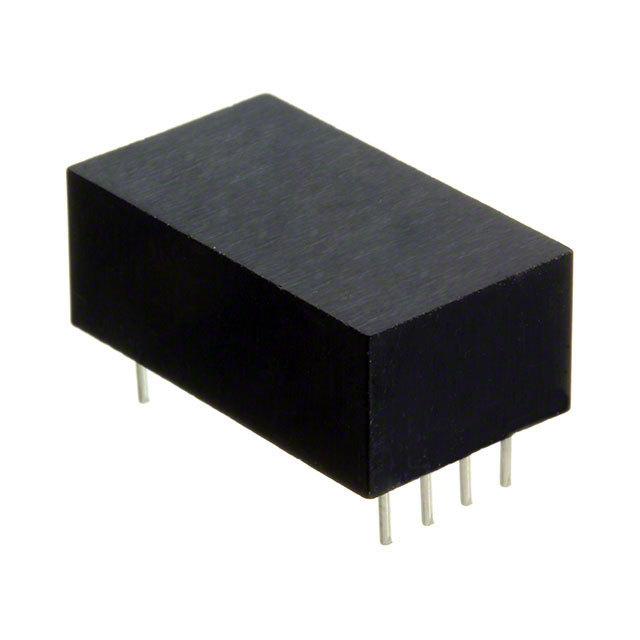

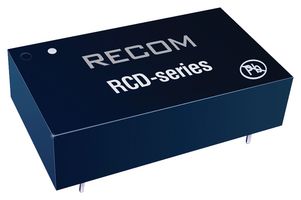

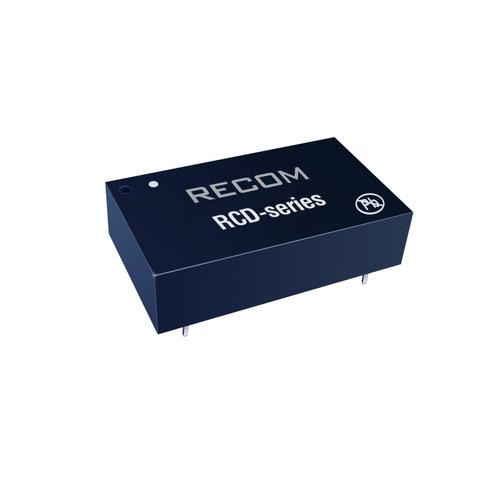

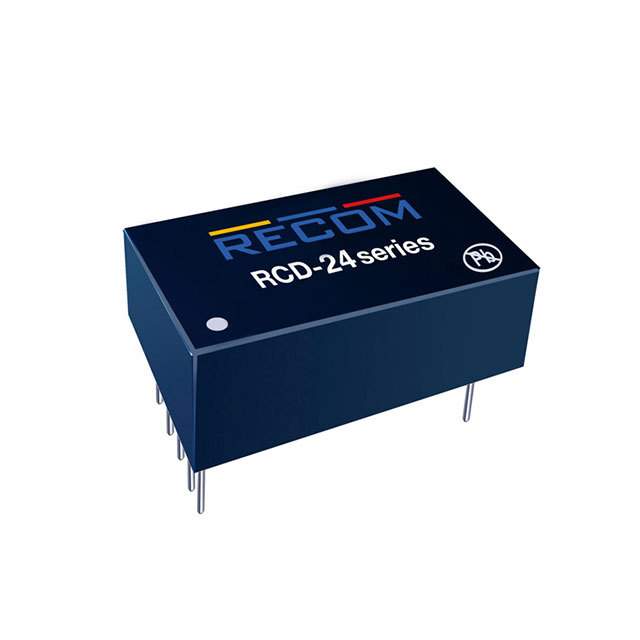

RECOM POWER RCD-24-0.60 发光二极管驱动器, 直流/直流转换器, 恒流, 可调, RCD-24系列, 通孔安装, 模拟,数字,PWM, 21 W, 35 V
恒流 驱动器，RCD-24 系列 - 印刷电路板
非隔离
最多可驱动十个 2W 功率 LED
恒流源
输出电流精确度 ±2%，输出电流稳定度 ±1%
效率高达 96%
宽输入电压范围
PWM 数字和模拟电压调光
远程开/关控制引脚
0 至 4V 直流模拟调光
短路保护
紧凑封装
连接数据
---
引脚 |
1 | +Vin
2 | 模拟调光
3 | PWM/ON/OFF
4 | 接地
5 | -Vout
2 | +Vout
### 注
在工作温度下额定值不会降低。
平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。
额定电流 600 mA
额定功率 21 W
输出接口数 1
输出电压 2V ~ 35V
输出电流 600 mA
针脚数 6
耗散功率 800 mW
输出功率 21 W
输入电压Max 36 V
输入电压Min 4.5 V
输出电压Max 35 V
输出电压Min 2 V
输出电流Max 600 mA
输出功率Max 21 W
工作温度Max 75 ℃
工作温度Min -40 ℃
输入电压 4.5VDC ~ 36VDC
安装方式 Through Hole
引脚数 6
封装 DIP-6
长度 22.1 mm
宽度 12.55 mm
高度 8.5 mm
封装 DIP-6
重量 4.54 g
工作温度 -40℃ ~ 75℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RCD-24-0.60 RECOM Power | 当前型号 | 当前型号 |
RCD-24-0.35 RECOM Power | 完全替代 | RCD-24-0.60和RCD-24-0.35的区别 |
