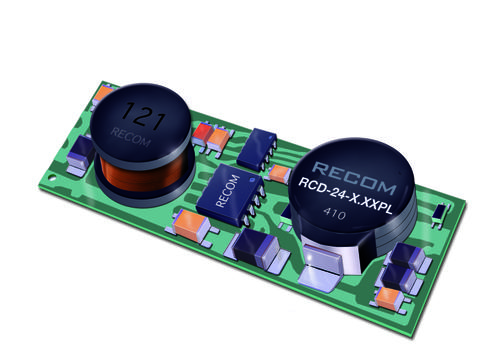

Recom SMD 开放式机架恒定电流降压 LED 驱动器 - RCD-24-PL 系列RCD-24-PL 系列 SMD 安装、无引脚、开放式框架、恒定电流 LED 驱动器，用于驱动高功率白色 LED。 这些无引脚、开放式框架、恒定电流 LED 驱动器使用 2 种 LED 调光方法；PMW/数字控制和模拟电压调光可独立，还可组合使用。 这些恒定电流 LED 驱动器具有 A 类（部件号后缀为 /A）或 B 类（部件号后缀为 /B）内置 EMC 过滤。 这些恒定电流 LED 驱动器的合适应用包括条状照明、墙壁垫圈和荧光管更换设计，其中需要薄型和窄宽度。 宽输入和输出电压范围 无引脚 SMD 开放式机架设计，用于降低成本和尺寸 高环境温度为 70°C，不降低 数字 PWM 和模拟电压调光 短路和过温保护 效率高达 96% EMC 符合 EN55022 A 类标准（请参见后缀带 /A 的部件号） EMC 符合 EN55022 B 类标准（请参见后缀带 /B 的部件号） ### 注平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。### 标准EN 60950-1### LED 驱动
Recom SMD 开放式机架恒定电流降压 驱动器 - RCD-24-PL 系列
RCD-24-PL 系列 SMD 安装、无引脚、开放式框架、恒定电流 LED 驱动器，用于驱动高功率白色 LED。 这些无引脚、开放式框架、恒定电流 LED 驱动器使用 2 种 LED 调光方法；PMW/数字控制和模拟电压调光可独立，还可组合使用。 这些恒定电流 LED 驱动器具有 A 类（部件号后缀为 /A）或 B 类（部件号后缀为 /B）内置 EMC 过滤。 这些恒定电流 LED 驱动器的合适应用包括条状照明、墙壁垫圈和荧光管更换设计，其中需要薄型和窄宽度。
宽输入和输出电压范围
无引脚 SMD 开放式机架设计，用于降低成本和尺寸
高环境温度为 70°C，不降低
数字 PWM 和模拟电压调光
短路和过温保护
效率高达 96%
EMC 符合 EN55022 A 类标准（请参见后缀带 /A 的部件号）
EMC 符合 EN55022 B 类标准（请参见后缀带 /B 的部件号）
### 注
平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。
### 标准
EN 60950-1
额定功率 11 W
输出接口数 1
输出电压 2V ~ 35V
输出电流 300 mA
输入电压Max 36 V
输入电压Min 4.5 V
输出电压Max 35 V
输出电流Max 300 mA
输出功率Max 10.5 W
额定电压 4.5VDC ~ 36VDC
输入电压 4.5VDC ~ 36VDC
安装方式 Surface Mount
引脚数 6
封装 SMD-6
封装 SMD-6
重量 1.81 g
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RCD-24-0.30/PL/A RECOM Power | 当前型号 | 当前型号 |
RCD-24-0.30/PL/A-R RECOM Power | 完全替代 | RCD-24-0.30/PL/A和RCD-24-0.30/PL/A-R的区别 |
