RC4558P参数规格_中文资料_数据手册PDF

RC4558P概述

TEXAS INSTRUMENTS RC4558P 运算放大器, 双路, 3 MHz, 2个放大器, 1.7 V/µs, ± 5V 至 ± 15V, DIP, 8 引脚

通用，Texas Instruments

得捷:
IC OPAMP GP 2 CIRCUIT 8DIP

欧时:
Texas Instruments 运算放大器 RC4558P 双, 3MHz增益带宽积, 8引脚 PDIP封装

立创商城:
RC4558P

德州仪器TI:
Dual, 30-V, 3-MHz, low noise 8-nV/√Hz operational amplifier

艾睿:
OP Amp Dual GP ±15V 8-Pin PDIP Tube

Jameco:
OP Amp Dual General Purpose ±15 Volt 8-Pin Plastic Dip Tube

安富利:
OP Amp Dual GP ±15V 8-Pin PDIP Tube

TME:
Operational amplifier; 3MHz; 5÷15V; Channels:2; DIP8

Verical:
OP Amp Dual GP ±15V 8-Pin PDIP Tube

Newark:
# TEXAS INSTRUMENTS RC4558P Operational Amplifier, Dual, 2 Amplifier, 3 MHz, 1.7 V/µs, ± 5V to ± 15V, DIP, 8 Pins

Win Source:
IC OPAMP GP 3MHZ 8DIP

RC4558P中文资料参数规格

技术参数

电源电压DC 15.0 V

工作电压 5V ~ 15V

供电电流 2.5 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 70 dB

输入补偿漂移 0.00 V/K

带宽 3 MHz

转换速率 1.70 V/μs

增益频宽积 3 MHz

输入补偿电压 500 µV

输入偏置电流 150 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 3 MHz

共模抑制比Min 70 dB

电源电压Max 30 V

电源电压Min 10 V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

长度 9.81 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 ??, 通信与网络, ?????, 传感与仪器, 音频

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

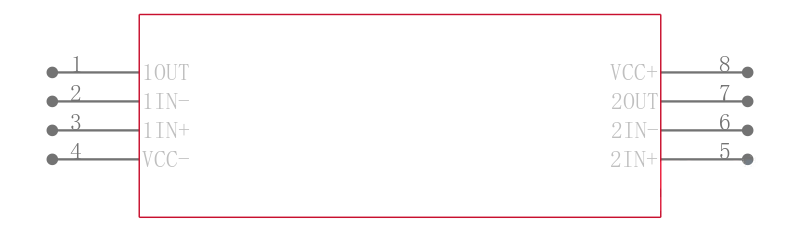

RC4558P引脚图与封装图

在线购买RC4558P

型号： RC4558P

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS RC4558P 运算放大器, 双路, 3 MHz, 2个放大器, 1.7 V/µs, ± 5V 至 ± 15V, DIP, 8 引脚

立即咨询

替代型号RC4558P

型号/品牌	代替类型	替代型号对比
RC4558P TI 德州仪器	当前型号	当前型号
RC4558IP 德州仪器	类似代替	RC4558P和RC4558IP的区别
LM1458N 德州仪器	类似代替	RC4558P和LM1458N的区别
JM38510/11001BCA 德州仪器	功能相似	RC4558P和JM38510/11001BCA的区别
