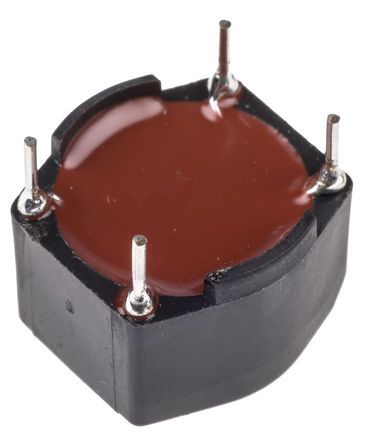

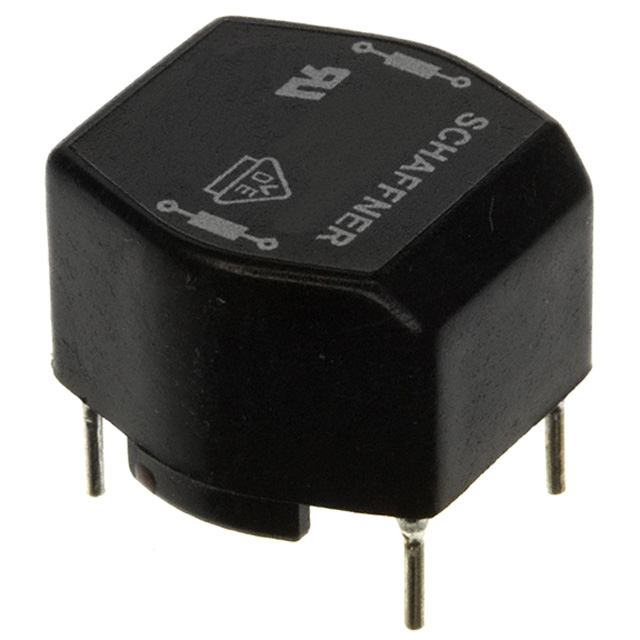

SCHAFFNER RN112-2-02 扼流圈,共模抑制/非对称模式 2X1.8MH 2A
RN 系列共模
Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用,如相角控制电路及饱和扼流圈和 EMI 输入滤波器。
额定电流范围 0.3 →10 A
直流 → 1kHz 频率
100kHz → 3MHz 共模谐振频率
双扼流圈配置
多个印刷电路板安装选件
小巧紧凑设计
高饱和电阻和极佳的热行为
### 认可
UL 认证
得捷:
CMC 1.8MH 2A 2LN TH
欧时:
Schaffner RN 系列 1.8 mH -30 → +50% RN112-2-02 电流补偿扼流圈, 2A Idc, 75mΩ Rdc
e络盟:
扼流圈, 电流补偿, 1.8MH, 2A, RN系列
艾睿:
Common Mode Chokes Dual 1.8mH 10kHz 2A 75mOhm DCR Thru-Hole
Allied Electronics:
1800 uH -30 - +50% Current Compensated Choke; 2A Idc; 75mOhms Rdc RN
Newark:
# SCHAFFNER RN112-2-02 Choke, Current-Compensated, 1.8 mH, 2 A, RN Series
MASTER:
Common Mode Chokes Dual 1.8mH 10kHz 2A 75mOhm DCR Thru-Hole
Online Components:
Common Mode Chokes Dual 1.8mH 10kHz 2A 75mOhm DCR Thru-Hole
Electro Sonic:
Common Mode Chokes Dual 1.8mH 10kHz 2A 75mOhm DCR Thru-Hole
额定电压DC 250 V
额定电压AC 250 V
额定电流 2 A
易燃性等级 UL 94 V-0
电感 1.8 mH
自谐频率 1 KHz
电阻 75.0 mΩ
电感公差 -30% ~ 50%
测试频率 10 kHz
额定电流DC 2 A
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 250 VAC
电阻DC Max 75 mΩ
安装方式 Through Hole
引脚数 4
封装 12.5 mm
长度 18 mm
宽度 17.7 mm
高度 12.9 mm
封装 12.5 mm
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
HTS代码 8504508000
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
RN112-2-02 Schaffner | 当前型号 | 当前型号 |
RN112-2-02-1M8 Schaffner | 类似代替 | RN112-2-02和RN112-2-02-1M8的区别 |
B82721A2152N001 爱普科斯 | 功能相似 | RN112-2-02和B82721A2152N001的区别 |
