Schaffner RN 系列共模扼流圈Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。额定电流范围 0.3 →10 A 直流 → 1kHz 频率 100kHz → 3MHz 共模谐振频率 双扼流圈配置 多个印刷电路板安装选件 小巧紧凑设计 高饱和电阻和极佳的热行为 ### 认可UL 认证### Schaffner 引线型电感器（扼流圈）

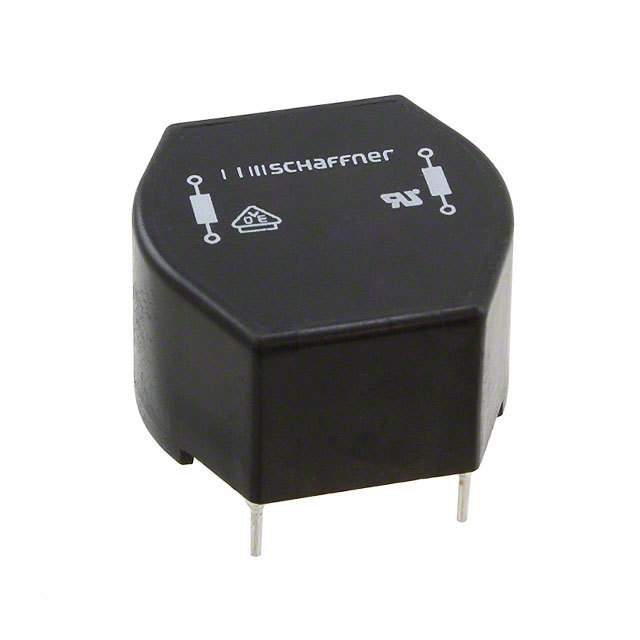

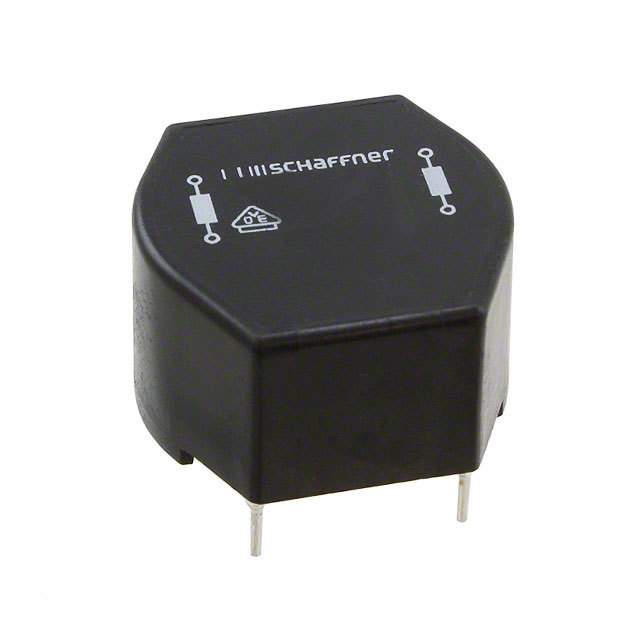

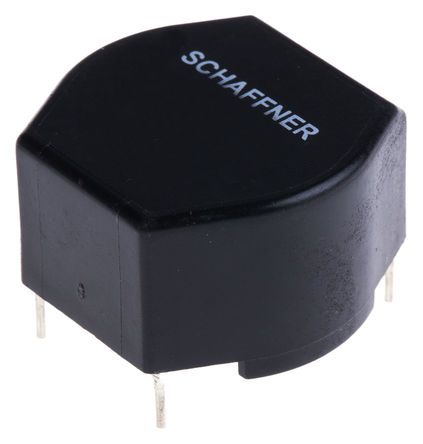

RN 系列共模
Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。
额定电流范围 0.3 →10 A
直流 → 1kHz 频率
100kHz → 3MHz 共模谐振频率
双扼流圈配置
多个印刷电路板安装选件
小巧紧凑设计
高饱和电阻和极佳的热行为
### 认可
UL 认证
### Schaffner 引线型器（扼流圈）
额定电压AC 250 V
额定电流 2.5 A
易燃性等级 UL 94 V-0
电感 5.6 mH
电阻 105 mΩ
测试频率 10 kHz
工作温度Max 125 ℃
工作温度Min -40 ℃
额定电压 250 VAC
电阻DC Max 105 mΩ
安装方式 Through Hole
引脚数 4
封装 125
长度 28 mm
高度 16.8 mm
封装 125
工作温度 -40℃ ~ 125℃
产品生命周期 Obsolete
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8504508000
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
RN122-2.5-02 Schaffner | 当前型号 | 当前型号 |
RN122-2.5-02-5M6 Schaffner | 功能相似 | RN122-2.5-02和RN122-2.5-02-5M6的区别 |
