RS80G561MDNASQJT参数规格_中文资料_数据手册PDF

RS80G561MDNASQJT概述

Cap Aluminum Polymer 560uF 4VDC 20% 6.3 X 8mm Radial 2.5mm 0.007Ω 5000mA 5000H 105

560µF 4V Aluminum - Polymer Capacitors Radial, Can 7mOhm 5000 Hrs @ 105°C

得捷:
CAP ALUM POLY 560UF 20% 4V T/H

立创商城:
560uF ±20% 4V

艾睿:
Cap Aluminum Polymer 560uF 4VDC 20% 6.3 X 8mm Radial 2.5mm 0.007 Ohm 5000mA 5000h 105

RS80G561MDNASQJT中文资料参数规格

技术参数

额定电压DC 4.00 V

电容 560 µF

等效串联电阻ESR 7 mΩ

容差 ±20 %

纹波电流 5000 mA

纹波电流高频 500mA @120Hz

纹波电流低频 5A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

高度 8.00 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

寿命（小时） 5000h @105℃

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

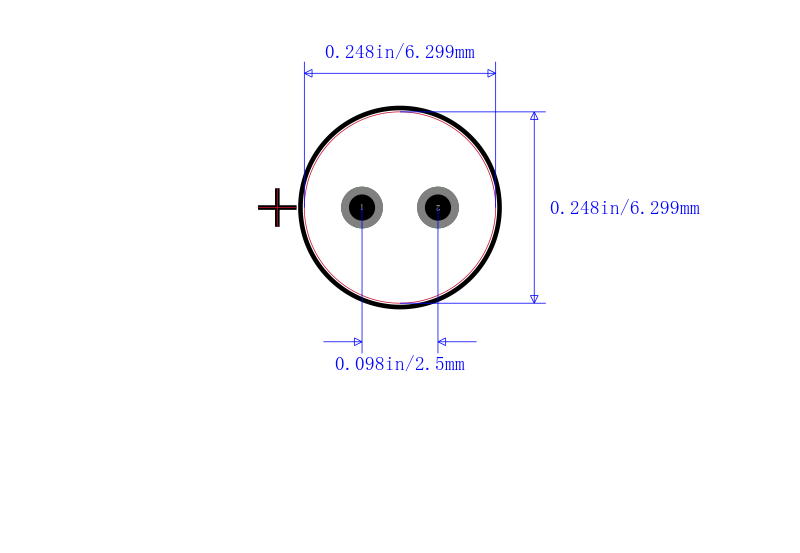

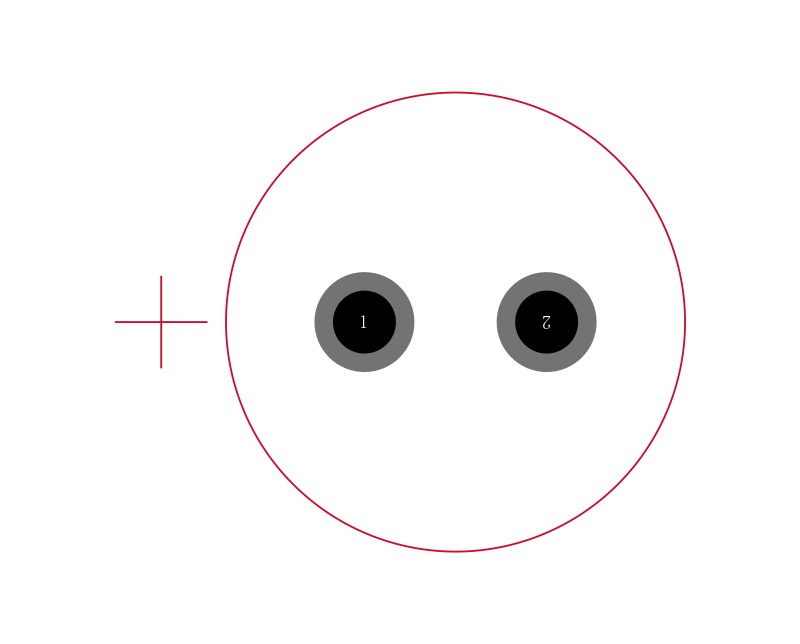

RS80G561MDNASQJT引脚图与封装图

在线购买RS80G561MDNASQJT

型号： RS80G561MDNASQJT

描述：Cap Aluminum Polymer 560uF 4VDC 20% 6.3 X 8mm Radial 2.5mm 0.007Ω 5000mA 5000H 105

替代型号RS80G561MDNASQJT

型号/品牌	代替类型	替代型号对比
RS80G561MDNASQJT Nichicon 尼吉康	当前型号	当前型号
RS80G561MDNASQ 尼吉康	类似代替	RS80G561MDNASQJT和RS80G561MDNASQ的区别
RS80G561MDNASQPX 尼吉康	类似代替	RS80G561MDNASQJT和RS80G561MDNASQPX的区别
RS80G561MDN1JT 尼吉康	功能相似	RS80G561MDNASQJT和RS80G561MDN1JT的区别
