RPI-HUB-MODULE

FTDI  RPI-HUB-MODULE  接口扩展模块, 用于树莓派单板机 RPI

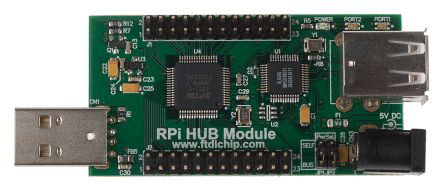

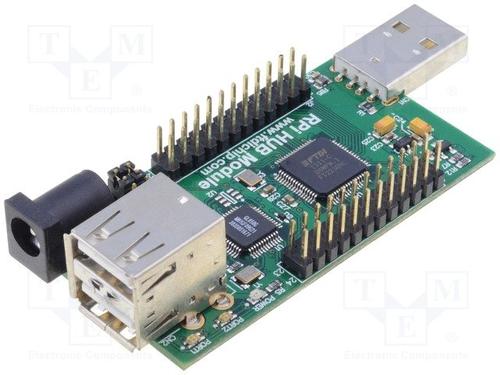

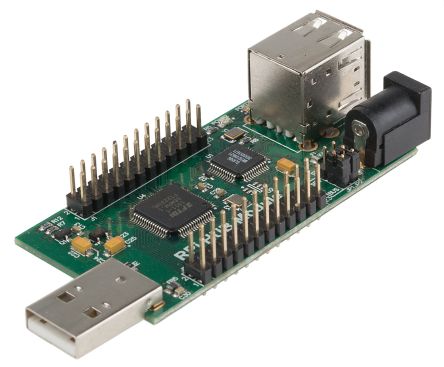

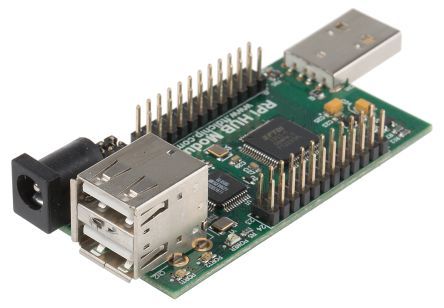

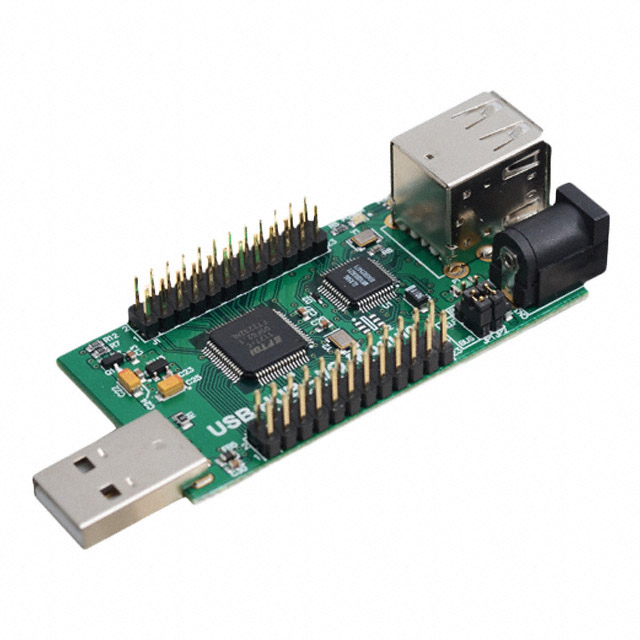

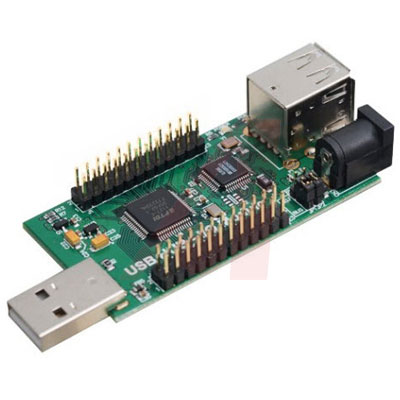

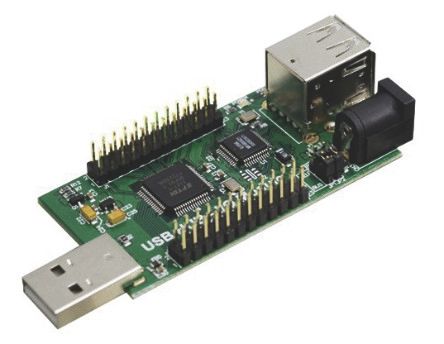

是一个USB HUB和USB至双通道多接口转换器模块, 用于树莓派. 它使用FT2232H USB至UART/MPSSE芯片, 以及GL850G USB集线器控制器芯片. FT2232H基于树莓派模块, 是一个USB至UART/245FIFO/SPI/I2C/JTAG/GPIO接口扩展模块, 目标为连接至树莓派计算机, 进而扩展接口数量. 然后它并不限制与此应用. 它可以用作为集线器设备, 或FT2232H评估板. 此模块含一个USB 2.0高速集线器芯片, 支持高达3个外部下游USB端口. 此模块使用GL850G USB 2.0集线器控制器, 提供低成本和广泛使用的USB 2.0集线器, 并提供高达4个下游USB端口. GL850G是一个单芯片USB集线器. GL850G是一个全功能设备, 支持单个和多个功率管理模块以及两个彩色绿色/琥珀黄状态LED灯.

.

标准USB A型插头连接至主控

.

可选外部功率输入连接器支持外部下游USB端口

.

支持USB暂停和恢复

.

UART数据传输速率从300baud至12Mbaud, 3.3V TTL水平 levels

.

JTAG, SPI和I2C同步串行MPSSE数据率高达30Mbps

.

默认为两个UART接口

.

所有输入输出引脚保证5V安全

.

兼容UHCI/ OHCI/ EHCI主控制器

.

板载EEPROM 93LC56用于FT2232H配置

.

兼容高速USB 2.0

如使用此设备用于生命支持或安全应用, 用户需承担风险.

用户需自行支持此设备的使用及安全使用, 否则造成的风险自负.
