RE936-02

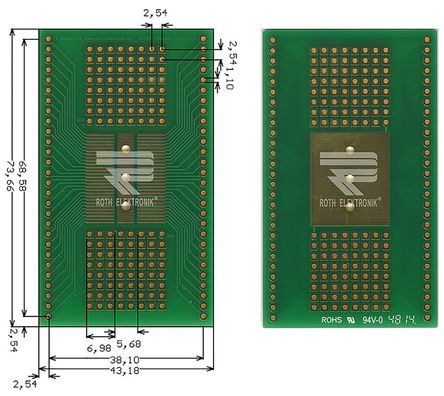

RE936-02 多用途适配器 SOP56 和 HSOP56适配电路板，用于 SOP56 和 HSOP56，带 0.80 mm 节距 环氧玻璃纤维 1.50 mm 双面 35 μm 铜 电镀通孔 PTH 表面化学处理 镍/金 焊接停止掩膜 孔间隔 2.54 mm 孔直径 1.10 mm，带直径为 2.20 mm 的焊接垫 两个试验区，带 8 x 8 方形垫 2.20 x 2.20 mm 屏蔽垫和冷却垫 ### 表面安装板

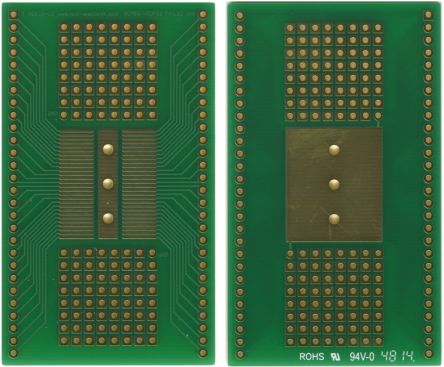

The is an IC Adapter with 2.54mm pitch spacing. It is an adaption circuit board for SOP56 and HSOP56 with 0.80mm pitch. It has shield pad and cooling pad.

.

Double-sided 35µm copper Cu

.

Plated through holes PTH

.

Ni/Au surface chemical

.

Solder stop mask

.

1.50mm Epoxy fibre-glass
