2.5V电压参考

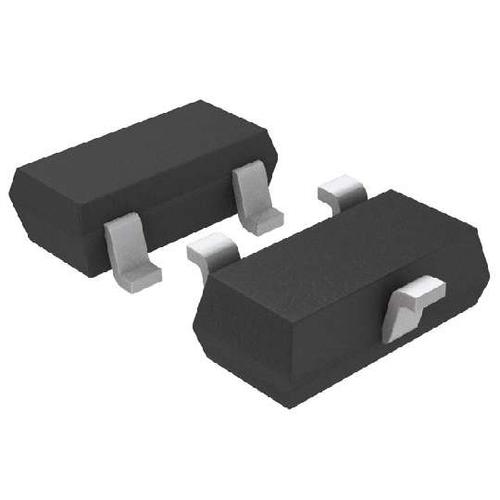

The REF31xx is a family of precision, low power, low dropout, series voltage references available in the tiny 3-pin SOT-23 package.
The REF31xxs small size and low power consumption 100 µA typical make it ideal for portable and battery-powered applications. The REF31xx does not require a load capacitor, but is stable with any capacitive load and can sink or source up to 10 mA of output current.
Unloaded, the REF31xx can operate on supplies down to 5 mV above the output voltage. All models are specified for the wide temperature range of 40°C to +125°C.
容差 ±0.2 %
输入电压DC 2.55V ~ 5.50V
输出电压 2.5 V
输出电流 10 mA
供电电流 135 µA
通道数 1
针脚数 3
静态电流 100 µA
输入电压Max 7 V
输出电压Max 2.5 V
输出电压Min 2.5 V
输出电流Max 10 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 0.2 %
输入电压 2.55V ~ 5.5V
安装方式 Surface Mount
引脚数 3

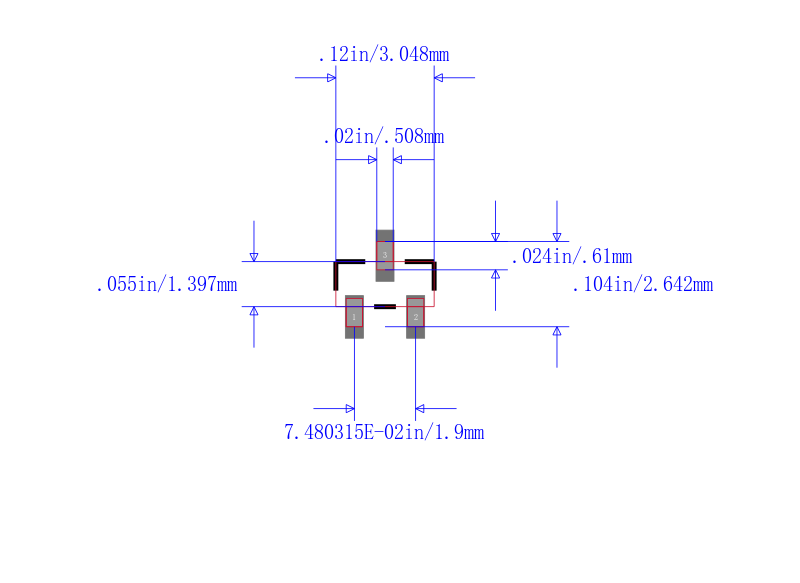

封装 SOT-23-3
长度 2.92 mm
宽度 1.3 mm
高度 1.02 mm
封装 SOT-23-3
工作温度 -40℃ ~ 125℃ TA
温度系数 ±20 ppm/℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 测试与测量, 电源管理, 医用, 便携式器材
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
REF3125AIDBZR TI 德州仪器 | 当前型号 | 当前型号 |
REF3125AIDBZT 德州仪器 | 完全替代 | REF3125AIDBZR和REF3125AIDBZT的区别 |
REF3125AIDBZTG4 德州仪器 | 完全替代 | REF3125AIDBZR和REF3125AIDBZTG4的区别 |
REF3125AIDBZRG4 德州仪器 | 完全替代 | REF3125AIDBZR和REF3125AIDBZRG4的区别 |
